Radienprofil Sperrwelle

Geeignet für Anlagenarten GH und H

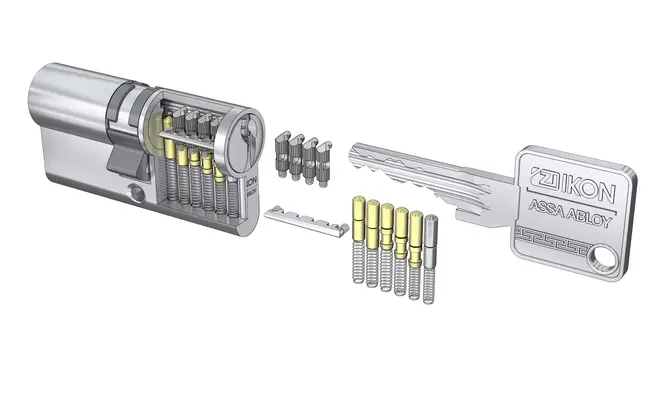

Die patentierten IKON Radienprofile basieren auf einem hochwertigen und stabilen Schlüsselrohling aus Neusilber mit 10 aktiv wirkenden, gefederten Stiftzuhaltungen. An den Längsseiten des Schlüssels ist eine zusätzliche Codierung, die Sperrwelle, eingefräst. Diese Codierung wird im Schließzylinder durch spezielle, gefederte Zuhaltungen abgefragt. Fehlende oder falsche Codierungen am Schlüssel blockieren den Schließvorgang bei Schließversuchen. Der im Schlüsselprofil zusätzlich angebrachte Hinterschnitt (Undercut) sorgt zudem für eine sehr komplexe Form des Schlüssels und dadurch für erhöhten Kopierschutz. Die Forderung nach technischem Kopierschutz des Schlüssels sowie die Nachschließ- und Aufsperrsicherheit wird mit dem Sperrwellenprofil in einem sehr hohen Maß erfüllt.

Produktbeschreibung

  • 10 (6+4) gefederte, aktiv wirkende Zuhaltungen nach DIN EN 1303 bzw. nach DIN 18252 = Nachschließsicherheit
  • Parazentrische Schlüsselprofile mit zusätzlicher Sperrwellencodierung und Undercut = Aufsperrsicherheit
  • DIN EN 1303, Verschlusssicherheitsklasse 6
  • DIN EN 1303, Angriffswiderstandsklasse 0, optional mit Bohrschutz Klasse B/D und Ziehschutz
  • DIN 18252
  • Optional DIN 18252 geprüft, mit Anbohrschutz, wahlweise mit Ziehschutz
  • Optional VdS-Anerkennung, Klasse B, mit Anbohrschutz, wahlweise mit Ziehschutz
  • Sehr hoher Schutz gegen Picking und Schlüssel-Schlagtechnik durch zusätzliche Sperrwelle, Stiftkombination und zusätzliche Sperr-Wellencodierung
  • Hochwertige stabile Schlüssel aus Neusilber mit 13 mm Schlüsselhals und ergonomischer Schlüsselreide
  • Optional mit Farbpins
  • Standardmäßig erhöhter Anbohrschutz durch Einsatz eines Stahl gehärteten Stiftes im Zylindergehäuse und ersten Stiftpaares aus Stahl
  • Standardmäßig hoher Ziehschutz durch Einsatz von verkrallten Schließbartes aus Neusilber
  • Sehr breites Portfolio an Zylindervarianten und Zylindertypen

Hinweis

  • * Die Angriffswiderstandsklassen 1 und 2 bzw. A und B bedingen keinen Ziehschutz, wenn der Zylinder mit Anbohrschutz in Kombination mit einem Schutzbeschlag der Klasse ES2 ZA mit Ziehschutz verwendet wird.
Profileigenschaften
Profilausführung (PA=)29
Profil (PR=)Radienprofil Sperrwelle
Anbohrschutz (AB=)Optional
Anlagenart (AA=)GH, H
Schlüsselreide (RD=)Eckig
System (SYS=)SK6
VdS-KlasseOptional B oder BZ
Seitliche AbtastungFingerstifte + Sperrleiste
Komfortfunktion (GE=)Optional
Sperrwelle (SW=)1
SicherungskarteJa
Serienmäßige AusstattungProfile für Generalhauptschlüssel und Hauptschlüsselanlagen
Serienmäßige Ausstattung10 gefederte, aktiv wirkende Zuhaltungen nach DIN EN 1303 bzw. nach DIN 18252
Serienmäßige AusstattungParazentrisches Schlüsselprofil mit zusätzlicher Sperrwellencodierung
Serienmäßige AusstattungDIN EN 1303 Verschlusssicherheitsklasse 6, Angriffswiderstandsklasse 0, optional mit Bohr- und Ziehschutz Klasse D
Serienmäßige AusstattungOptional DIN-geprüft mit Bohrschutz, wahlweise mit Ziehschutz
Serienmäßige AusstattungOptional VdS-Anerkennung Klasse B mit Bohrschutz, wahlweise mit Ziehschutz
Erhältlich für folgende Schließzylindertypen

Profilname
Profil-Doppelzylinder - System SK6
Z531 Profil-Doppelzylinder - System SK6
Treibriegelzylinder - System SK6
Z071 Treibriegelzylinder - System SK6
Möbelzylinder - System SK6
Z583 Möbelzylinder - System SK6
Möbelzylinder - System SK6
Z427 Möbelzylinder - System SK6
Möbeldruckzylinder - System SK6
Z426 Möbeldruckzylinder - System SK6
Möbelolivenzylinder - System SK6
Z186 Möbelolivenzylinder - System SK6
Möbelolivenzylinder - System SK6
Z184 Möbelolivenzylinder - System SK6
Möbelzylinder - System SK6
Z577,AUS=2 Möbelzylinder - System SK6
Möbelzylinder - System SK6
Z577,AUS=1 Möbelzylinder - System SK6
Schaltzylinder - System SK6
Z457 Schaltzylinder - System SK6
Schaltzylinder - System SK6
Z537 Schaltzylinder - System SK6
Treibriegelzylinder - System SK6
Z072 Treibriegelzylinder - System SK6
Kastenriegelschloss - System SK6
Z131 Kastenriegelschloss - System SK6
Kastenriegelschloss - System SK6
Z132 Kastenriegelschloss - System SK6
Zylinderhangschloss
Z319 Zylinderhangschloss
Zylinderhangschloss
Z316 Zylinderhangschloss
Antriebseinheit für Mehrfachverriegelungen - System SK6
Z262 Antriebseinheit für Mehrfachverriegelungen - System SK6
Antriebseinheit für Mehrfachverriegelungen - System SK6
Z261 Antriebseinheit für Mehrfachverriegelungen - System SK6
Antriebseinheit für Mehrfachverriegelungen - System SK6
Z260 Antriebseinheit für Mehrfachverriegelungen - System SK6
Antriebseinheit für Mehrfachverriegelungen - System SK6
Z259 Antriebseinheit für Mehrfachverriegelungen - System SK6
Antriebseinheit für Mehrfachverriegelungen - System SK6
Z258 Antriebseinheit für Mehrfachverriegelungen - System SK6
Antriebseinheit für Mehrfachverriegelungen - System SK6
Z257 Antriebseinheit für Mehrfachverriegelungen - System SK6
Kastenriegelschloss - System SK6
Z136 Kastenriegelschloss - System SK6
Kastenriegelschloss - System SK6
Z133 Kastenriegelschloss - System SK6
Schaltzylinder - System SK6
Z577,AUS=3 Schaltzylinder - System SK6
Schaltzylinder - System SK6
Z098 Schaltzylinder - System SK6
Außenzylinder - System SK6
Z063 Außenzylinder - System SK6
Außenzylinder - System SK6
Z050 Außenzylinder - System SK6
Profil-Halbzylinder - System SK6
Z532 Profil-Halbzylinder - System SK6
Profil-Knaufzylinder - System SK6
Z534,KNF=92 Profil-Knaufzylinder - System SK6
Profil-Knaufzylinder - System SK6
Z534,KNF=91 Profil-Knaufzylinder - System SK6
Profil-Knaufzylinder - System SK6
Z534,KNF=9 Profil-Knaufzylinder - System SK6
Profil-Knaufzylinder - System SK6
Z534,KNF=7 Profil-Knaufzylinder - System SK6
Profil-Knaufzylinder - System SK6
Z534,KNF=4 Profil-Knaufzylinder - System SK6
Profil-Knaufzylinder - System SK6
Z534,KNF=2 Profil-Knaufzylinder - System SK6
Profil-Knaufzylinder - System SK6
Z534,KNF=1 Profil-Knaufzylinder - System SK6
Skandinavien Oval-Außenzylinder - System SK6
Z456 Skandinavien Oval-Außenzylinder - System SK6
Innenzylinder - System SK6
Z152 Innenzylinder - System SK6
Schaltzylinder - System SK6
Z512 Schaltzylinder - System SK6
Schließhebelzylinder - System SK6
Z880,AUS=E28-33 Schließhebelzylinder - System SK6
Universal -Schließhebelzylinder - System SK6
Z211 Universal -Schließhebelzylinder - System SK6
Schließhebelzylinder - System SK6
Z923 Schließhebelzylinder - System SK6
Universal-Schließhebelzylinder mit einstellbarem Hebelabstand - System SK6
Z449,AUS=E29-34 Universal-Schließhebelzylinder mit einstellbarem Hebelabstand - System SK6
Universal -Schließhebelzylinder - System SK6
Z449,AUS=E29 Universal -Schließhebelzylinder - System SK6
Schließhebelzylinder - System SK6
Z320,AUS=2 Schließhebelzylinder - System SK6
Skandinavien Oval Profilzylinder Set - System SK6
Z940 Skandinavien Oval Profilzylinder Set - System SK6
Außen- und Innenzylinder - System SK6
Z933 Außen- und Innenzylinder - System SK6
Skandinavien Oval-Innenzylinder - System SK6
Z539 Skandinavien Oval-Innenzylinder - System SK6
Profil-Doppelzylinder - System SK6
Z551 Profil-Doppelzylinder - System SK6
Profil-Knaufzylinder - System SK6
Z534,KNF=2,VAR=FS Profil-Knaufzylinder - System SK6
Spezialzylinder für Tresorrohr - System SK6
Z549 Spezialzylinder für Tresorrohr - System SK6
Profil-Halbzylinder
Z532,VAR=R90A009 Profil-Halbzylinder
