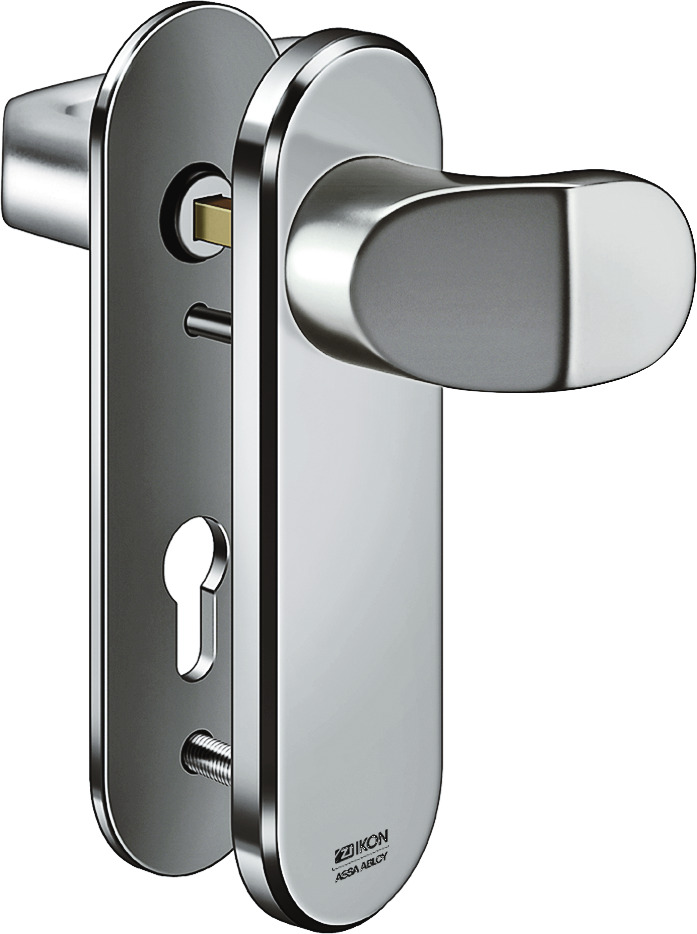

Stahl-Schutzbeschlag - Winkelknauf/Drücker SB28

Kurzschild - Aussenschild blind

Produktbeschreibung

  • Entfernung 72 mm
  • 8 mm Vierkant
  • Für Zylinderüberstand von 8 bis 13 mm
  • Außenschildstärke 10 mm - Innenschildstärke 6 mm
  • Material Außenschild: Stahl massiv, einsatzgehärtet
  • Material Innenschild: Stahl massiv
  • Zweifache Verschraubung
  • Drücker und Knauf Aluminium eloxiert

Lieferumfang

  • 1 Garnitur mit Befestigungsmaterial
Bestellbare Varianten
ArtikelnummerFB=TS=
SB28 F1 40
F1 45
F1 50
F1 55
F1 60
F1 65
F1 70
F1 75
F1 80
F1 85
F1 90
F1 95
F1 100
F1 110
F2 40
F2 45
F2 50
F2 55
F2 60
F2 65
F2 70
F2 75
F2 80
F2 85
F2 90
F2 95
F2 100
F2 110
Downloads zum Produkt

Allgemein

Produktdatenblatt Stahl-Schutzbeschlag - Winkelknauf/Drücker SB28 (PDF)
Einzelteilübersicht (PDF, 44 KB)
Montageanleitung (PDF, 2.54 MB)

Medien

Hauptbild (JPG, 108 KB)
Hauptbild (TIF, 3.17 MB)

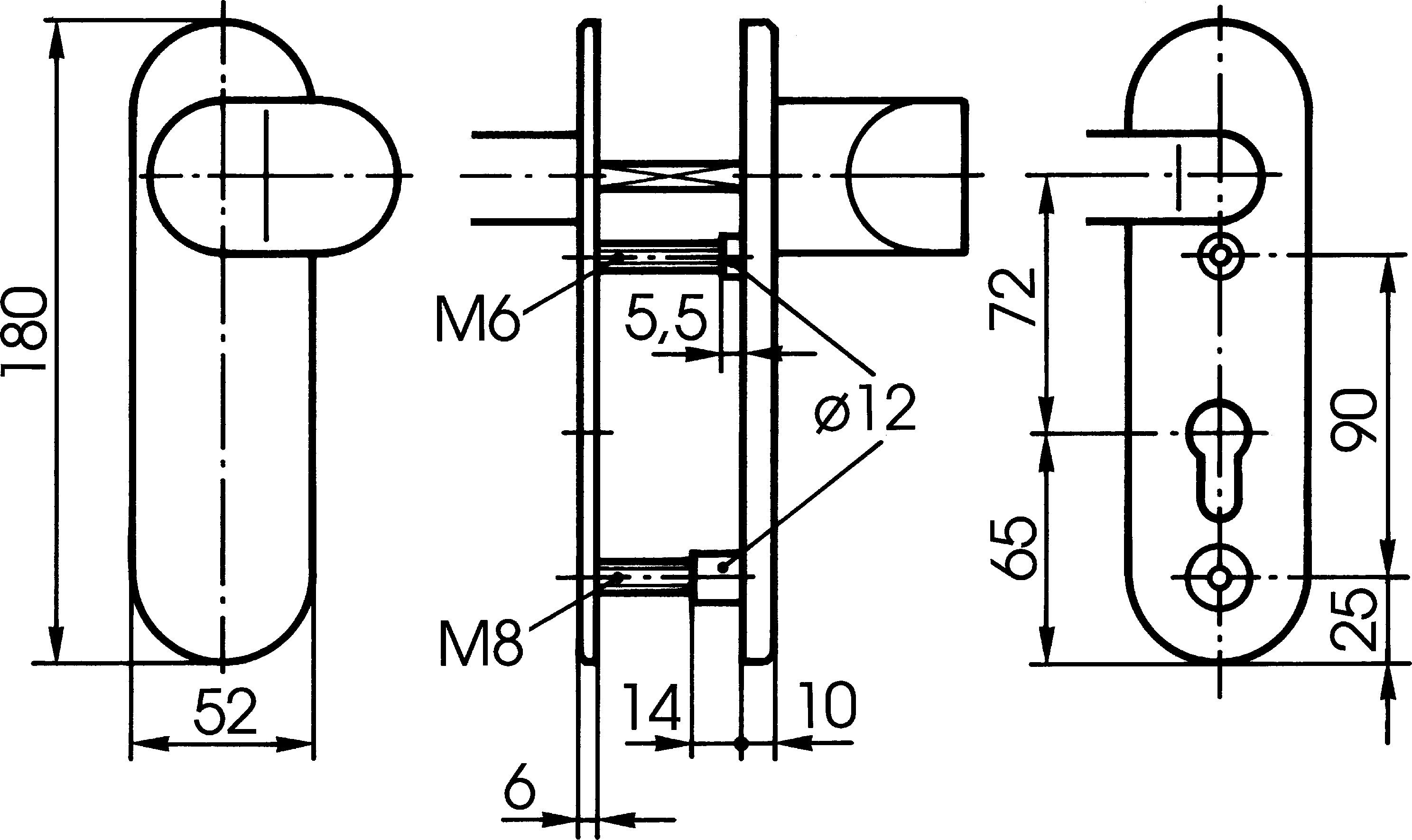

Technische Zeichnung (JPG, 386 KB)
Technische Zeichnung (TIF, 5.05 MB)
