Winkel-Sicherheitsschließblech für überfälzte Türen 9M46

Mit zwei Ankern

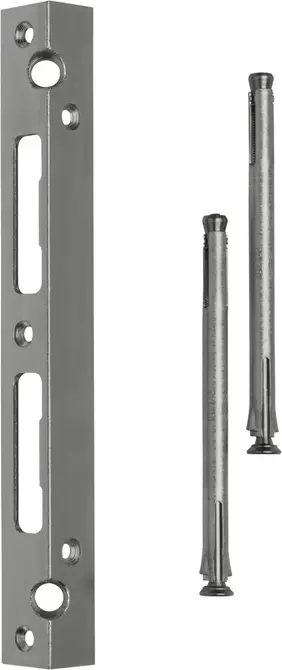

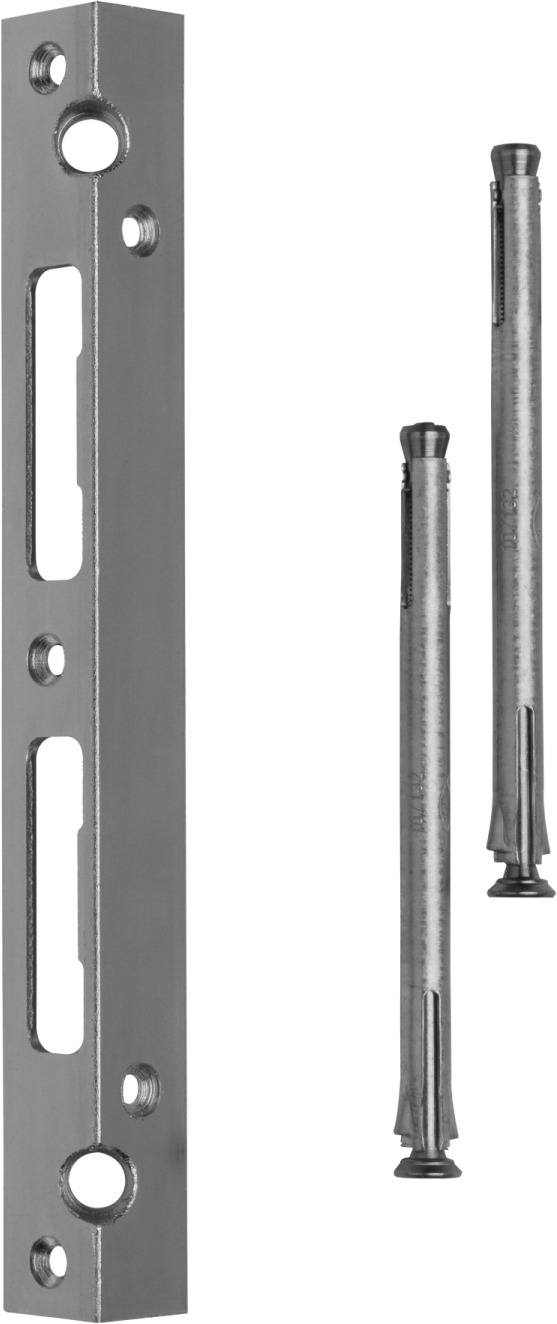

Hauptbild

Produktbeschreibung

Für überfälzte Türen geeignet
Gesamtlänge Schließblech 250 mm
Abmessung Riegelseite = 25 mm
Abmessung Schließblechstärke = 3 mm
In der Abmessung 250 x 25 x 25 mm erhältlich
Mit fünf Anschraublochungen
Material: Stahl

Lieferumfang

1 Sicherheitsschließblech mit Befestigungsschrauben
2 Maueranker mit Kunststoffverschlussstopfen

Bestellbare Varianten

Artikelnummer	OF=
9M46 45252	VERZINKT
9M46 45253	Weiß
9M46 45254	BRAUN

Passende ASSA ABLOY Produkte

	Bestellnummer	Produkt
	.531	Profil-Doppelzylinder
	.551	Profil-Doppelzylinder
	.131	Kastenriegelschloss ohne Sperrbügel
	.258	Antriebseinheit für Mehrfachverriegelungen mit Seitenriegel
	.260	Antriebseinheit für Mehrfachverriegelungen ohne Seitenriegel
	S416	Stahl-Schutzbeschlag mit Zylinderabdeckung - Rundknauf/Drücker
	S418	Stahl-Schutzbeschlag mit Zylinderabdeckung - Winkelknauf/Drücker

Downloads zum Produkt

Allgemein

Produktdatenblatt Winkel-Sicherheitsschließblech für überfälzte Türen 9M46 (PDF)

Medien

Hauptbild (JPG, 95 KB)

Hauptbild (TIF, 2.13 MB)

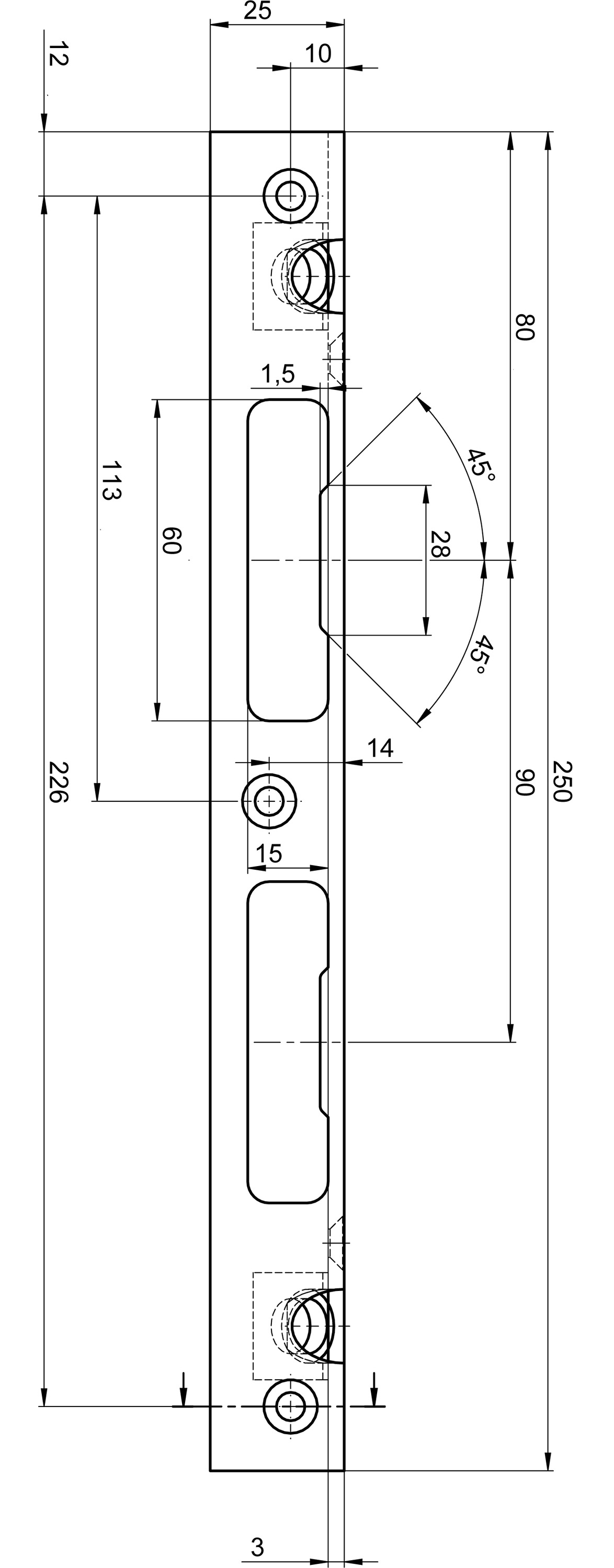

Technische Zeichnung 1 (JPG, 164 KB)
