Winkel-Sicherheitsschließblech für überfälzte Türen 9M49

Mit drei Ankern - Winkelkante kantig

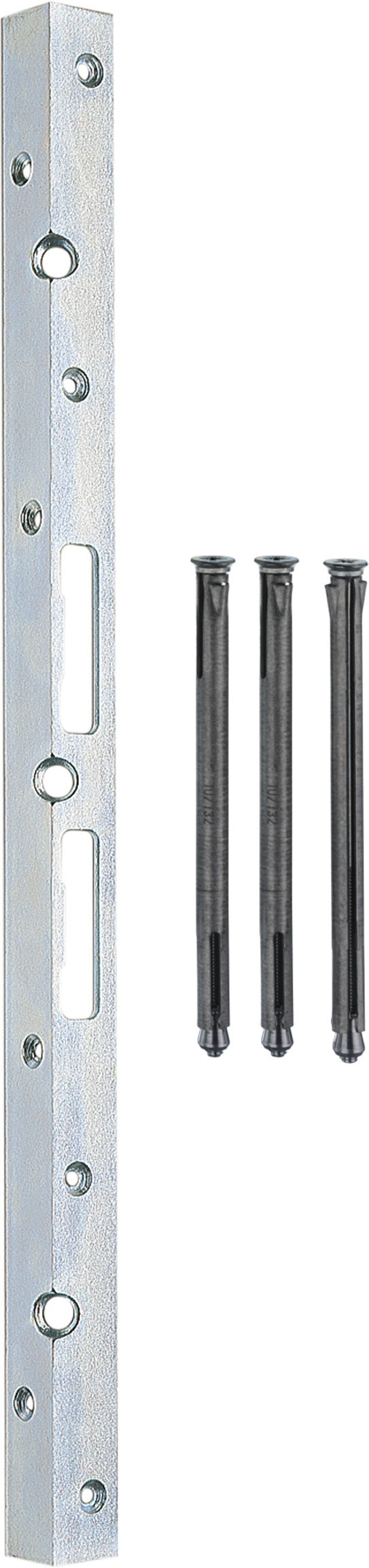

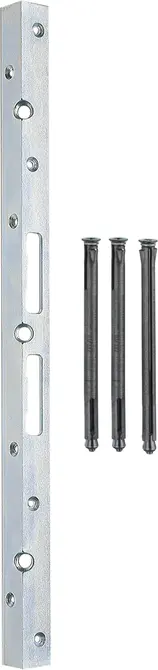

Hauptbild

Produktbeschreibung

Für überfälzte Türen geeignet
Gesamtlänge Schließblech 490 mm
Abmessung Riegelseite = 25 mm
Abmessung Schließblechstärke = 3 mm
In der Abmessung 490 x 25 x 25 mm erhältlich
Mit acht Anschraublochungen
Material: Stahl

Lieferumfang

1 Sicherheitsschließblech mit Befestigungsschrauben
3 Maueranker mit Kunststoffverschlussstopfen

Bestellbare Varianten

Artikelnummer	OF=
9M49 45267	VERZINKT
9M49 45269	Weiß
9M49 45270	BRAUN

Passende ASSA ABLOY Produkte

	Bestellnummer	Produkt
	.531	Profil-Doppelzylinder
	.551	Profil-Doppelzylinder
	.131	Kastenriegelschloss ohne Sperrbügel
	.258	Antriebseinheit für Mehrfachverriegelungen mit Seitenriegel
	.262	Antriebseinheit für Mehrfachverriegelungen mit Seitenriegel und Sperrbügel
	S416	Stahl-Schutzbeschlag mit Zylinderabdeckung - Rundknauf/Drücker
	S418	Stahl-Schutzbeschlag mit Zylinderabdeckung - Winkelknauf/Drücker
