Unterlagsplatte für U-Stulp B-14421

Passend zu sFlipLock standard und check, 1.5mm oder 3mm dick

Technische Daten
Oberflächematt gebürstet
Abmessung320x24x3
MaterialInox
Bestellbare Varianten
Bestellnummer
Beschreibung
14671001B-14421.13/3mm, Inox Schlossunterlage für Variante U-Stulp, 320 mm lang: 24 mm breit: 3 mm dick
14671003B-14421.13/1.5mm, Inox Schlossunterlage für Variante U-Stulp, 320 mm lang: 24 mm breit: 1.5 mm dick
Downloads zum Produkt

Allgemein

Produktdatenblatt Unterlagsplatte für U-Stulp B-14421 (PDF)

Zeichnungen Planungsunterlagen

Planungsunterlagen und Zeichnungen (DXF, 455 KB)

Medien

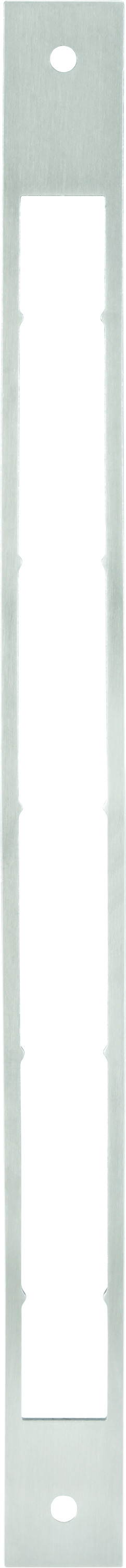

Hauptbild (JPG, 99 KB)
Hauptbild (EPS, 8.98 MB)

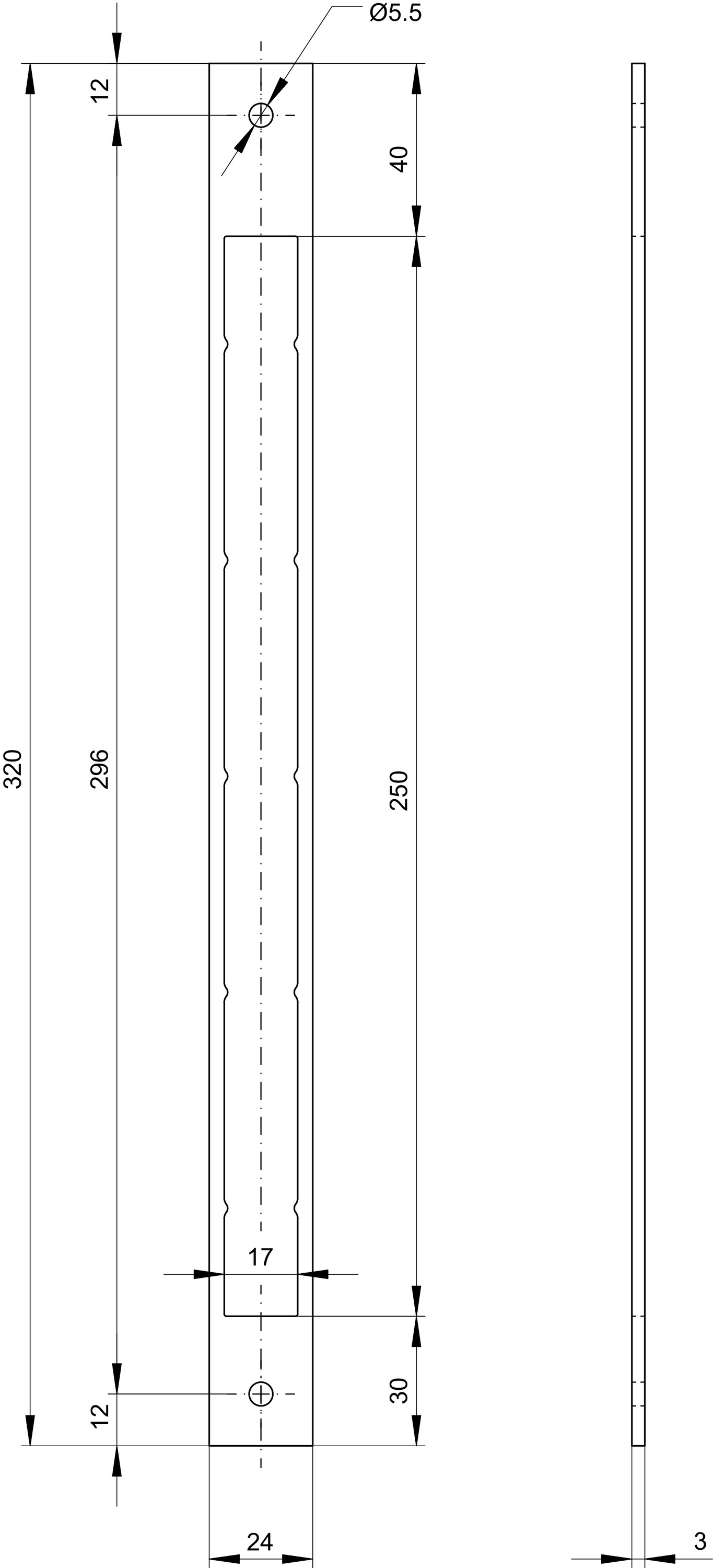

Technische Zeichnung 1 (JPG, 137 KB)
Technische Zeichnung 1 (EPS, 1.28 MB)
Technische Zeichnung 2 (JPG, 146 KB)
Technische Zeichnung 2 (EPS, 1.28 MB)
Downloads zum Produktbereich

Broschüren

Prüfbox (PDF, 286 KB)
mFlipLock (PDF, 498 KB)
sFlipLock (PDF, 440 KB)
