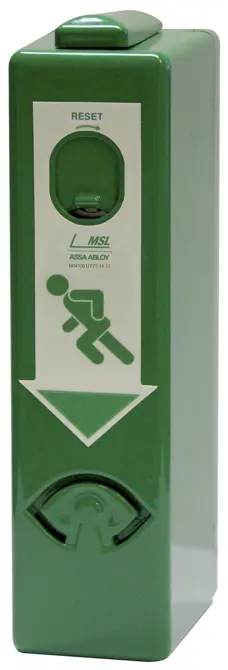

EH Exit-Controller 828.013

Vorteile auf einen Blick

• DIN Links/Rechts verwendbar
• Version mit eingebautem Halbzylinder
• Halbzylinder ist austauschbar (PZ - Profilzylinder oder RZ - Rundzylinder)
• Energiezufuhr mittels 9 V Batterie oder Netzbetrieb 12/24 V DC

Produktbeschreibung

• Der EH-Exit Controller wird unter dem Drücker bzw. der Panikgriffstange an der Tür montiert.
• Beim Betätigen des Drückers bzw. der Panikgriffstange verschiebt sich der EH-Exit Controller automatisch nach unten und ermöglicht das Begehen der Notausgangstür. Hierbei wird ein Alarm ausgelöst. Durch eine Schlüsselbewegung nach rechts (in Pfeilrichtung RESET) und Heraufschieben des EH-Exit Controllers in seine Ursprungsposition wird das dauerhafte Alarmsignal verstummen.
• Eine Dauerfreigabe des Drückers bzw. der Panikgriffstange kann ohne einen Alarm auszulösen eingestellt werden. Durch Drehen des Schlüssels nach rechts (in Pfeilrichtung RESET) kann der EH-Exit Controller über die Alarmstellung hinaus nach unten geschoben werden. Nachdem der EH-Exit Controller in der Dauerfreigabeposition eingerastet ist, kann der Schlüssel wieder entfernt werden. Um die Ausgangsposition wieder herzustellen, muss eine Schlüsselbewegung nach rechts erfolgen und der EH-Exit Controller nach oben geschoben werden. Nachdem der Schlüssel entfernt wird, wird bei Betätigung des Drückers bzw. der Panikgriffstange ein Alarm ausgelöst.

Anwendungsgebiet

• Fluchtwege
• Vollblatt-Türen
• Rohrrahmen-Türen
• Glasrahmen-Türen
• Brandschutz-Türen
• Türen mit Panikstangen

Hinweis

• Wird der EH-Exit Controller an einer Panikgriffstange montiert, sollte dieser im ersten Drittel der Panikgriffstange, gemessen von der Schlossseite, angebracht werden.
• Wird der EH-Exit Controller nicht über die 9 V Batterie betrieben, sondern über das Netzmodul, darf die Batterie nicht angeschlossen sein.
• Ein Batteriewechsel ist jährlich empfohlen. Dazu muss der Schlüssel nach links gedreht werden, anschliessend kann das Gehäuse entfernt werden und die Batterie ausgewechselt werden.
• Die Lautstärke der Standardhupe hängt von der Spannung ab. Die Lautstärke beträgt pro 1 m Entfernung ca. 95 dB (9 V), 100 dB (1 2V) oder 108 dB (24 V).
• Mit 10 m Anschlusskabel
