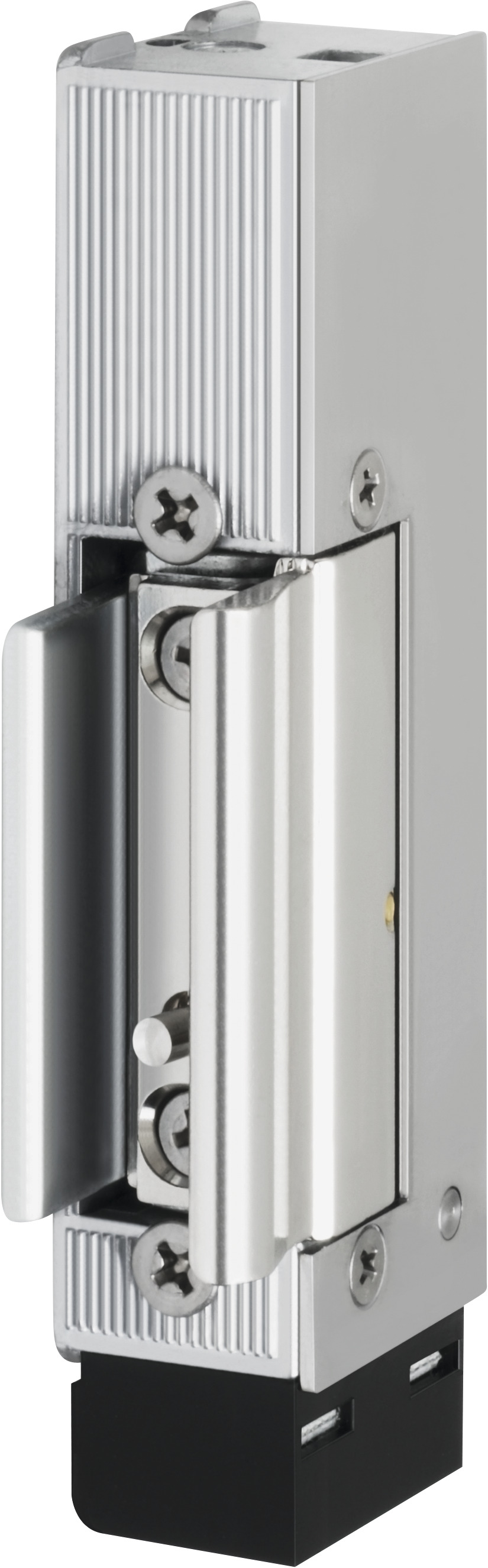

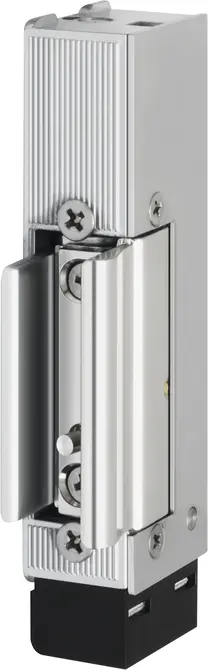

Elektro-Türöffner 914U-13-----Q91
ohne Schließblech, 12/24V AC/DC
Produktbeschreibung
Die Türöffnerfalle mit Gegenhalter hält bei geschlossener Tür zugleich das Türblatt fest.
Die Tür muss für das Türblatt einen Anschlag haben oder über Türschließer mit einstellbarer Schließkraft betätigt werden. Bei zweiflügeligen Ganzglastüren ist für jeden Flügel oben in den Türrahmen ein Türöffner einzubauen (für Pendeltüren nicht geeignet).
Die Modelle 914 und 914ZY sind durch einen Sicherungsstift gegen unbeabsichtigtes Feststellen der Türöffnerfalle bei offener Tür gesichert.
Durch die verstellbare Türöffnerfalle kann der Glastüröffner auf die vorhandene Glasblattdicke exakt eingestellt werden.
Umschaltung zwischen dem Spannungsbereich 12-24V durch einen Schiebeschalter: Eine einfache und sichere Spannungswahl ist gewährleistet. Integrierte Supressordiode sorgt bei Gleich- und Wechselstrom für Überspannungsschutz. Mit nur einer Version muss bei der Planung nicht mehr entschieden werden, ob man - 12 oder 24 V - Gleichstrom oder Wechselstrom - mit oder ohne Diode benötigt, da der Türöffner all diese Möglichkeiten abdeckt.
Vorteile auf einen Blick
- Montage senkrecht und waagrecht möglich
- Universell für DIN-links und DIN-rechts verwendbar durch eine einfache Drehung um 180°
- Ausführung in Arbeits- und Ruhestrom
- Mit 12/24 V Umschalter inklusive Supressordiode (z.B. zur Kombination mit Zutrittskontrollsystemen)
- Anpassung an die Glasblattdicke
- Glasblattdicke von 9-12 und 13-15 mm variabel einstellbar (FaFix®)
- Modelle 914U mit Sicherungsstift gegen unbeabsichtigtes Feststellen der Türöffnerfalle
| DIN-Richtung | Universal |
| Türöffner Spannung | 12-24 V DC |
| Verstellbare Falle (FF, FaFix®) | Ja |
| Verstellbarer Türöffner (F, Fix®) | Ja |
| Diode (05) | Ja |
| Arbeitsstrom | Ja |
| Betriebsnennspannung Toleranzbereich 12 V | ± 1 V |
| Betriebsnennspannung Toleranzbereich 24 V | ± 2 V |
| Nennwiderstand 12 V | 58 Ohm |
| Nennwiderstand 24 V | 230 Ohm |
| Stromaufnahme 12 V AC | 130 mA |
| Stromaufnahme 24 V AC | 70 mA |
| Stromaufnahme DC (50% Restwelligkeit) 12 V | 190 mA |
| Stromaufnahme DC (50% Restwelligkeit) 24 V | 100 mA |
| Stromaufnahme 12 V DC (stabilisiert) | 210 mA |
| Stromaufnahme 24 V DC (stabilisiert) | 105 mA |
| Glasblattdicke | 13-15 mm |
| Festigkeit gegen Aufbruch | 3700 N |
| Höhe | 102,3 mm |
| Breite | 24 mm |
| Tiefe | 28 mm |
| Betriebstemperaturbereich | -15 °C bis +40 °C |
| Einbaulage | senkrecht und waagerecht |
| Max. Fallenvorlast 12 V AC | 50 N |
| Max. Fallenvorlast 24 V AC | 50 N |
| Max. Fallenvorlast DC (50% Restwelligkeit) 12 V | 10 N |
| Max. Fallenvorlast DC (50% Restwelligkeit) 24 V | 10 N |
| Max. Fallenvorlast 12 V DC (stabilisiert) | 10 N |
| Max. Fallenvorlast 24 V DC (stabilisiert) | 10 N |
