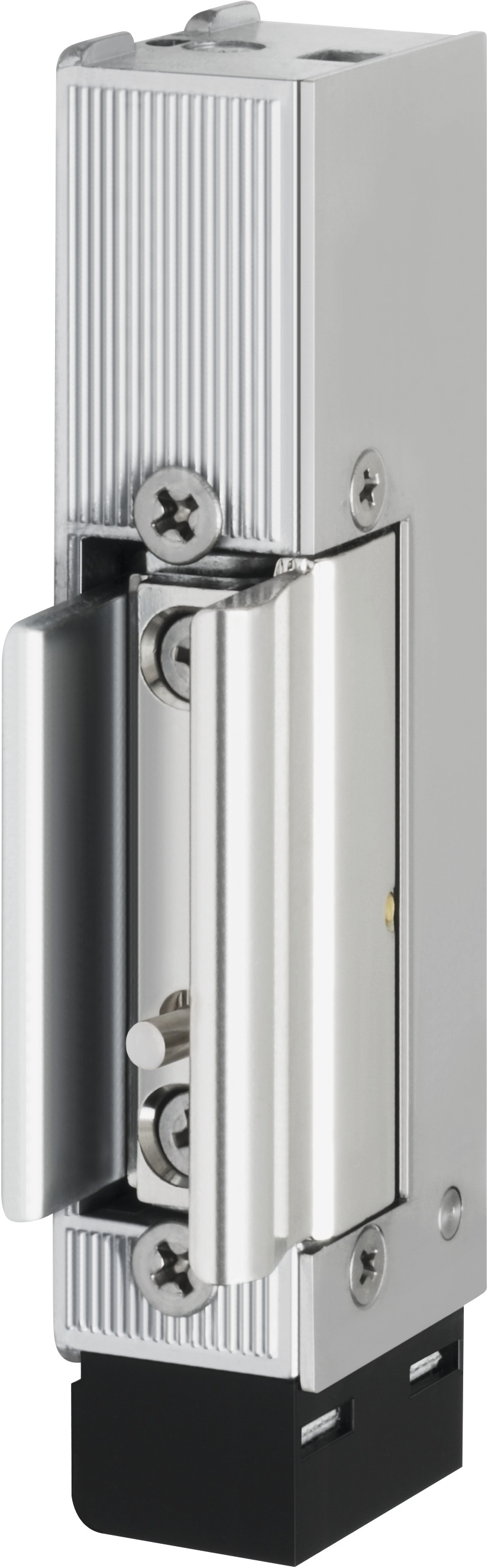

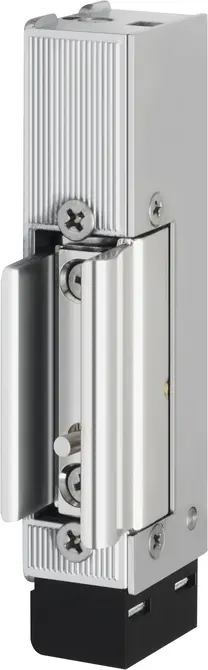

Glastüröffner 914UR09-----Q91
ohne Schließblech, 12/24V AC/DC
Produktbeschreibung
Umschaltung zwischen dem Spannungsbereich 12-24V durch einen Schiebeschalter: Eine einfache und sichere Spannungswahl ist gewährleistet. Integrierte Supressordiode sorgt bei Gleich- und Wechselstrom für Überspannungsschutz. Mit nur einer Version muss bei der Planung nicht mehr entschieden werden, ob man - 12 oder 24 V - Gleichstrom oder Wechselstrom - mit oder ohne Diode benötigt, da der Türöffner all diese Möglichkeiten abdeckt.
Vorteile auf einen Blick
- Montage senkrecht und waagrecht möglich
- Universell für DIN-links und DIN-rechts verwendbar durch eine einfache Drehung um 180°
- Ausführung in Arbeits- und Ruhestrom
- Mit 12/24 V Umschalter inklusive Supressordiode (z.B. zur Kombination mit Zutrittskontrollsystemen)
- Anpassung an die Glasblattdicke
- Glasblattdicke von 9-12 und 13-15 mm variabel einstellbar (FaFix®)
- Modelle 914U mit Sicherungsstift gegen unbeabsichtigtes Feststellen der Türöffnerfalle
DIN-Richtung | Universal |
Türöffner Spannung | 12-24 V DC |
Verstellbare Falle (FF, FaFix®) | Ja |
Verstellbarer Türöffner (F, Fix®) | Ja |
Rückmeldekontakt (RR) | Ja |
Diode (05) | Ja |
Arbeitsstrom | Ja |
Betriebsnennspannung Toleranzbereich | ± 1 V |
Betriebsnennspannung Toleranzbereich 12 V | ± 1 V |
Betriebsnennspannung Toleranzbereich 24 V | ± 2 V |
Nennwiderstand 12 V | 58 Ohm |
Nennwiderstand 24 V | 230 Ohm |
Stromaufnahme 12 V AC | 130 mA |
Stromaufnahme 24 V AC | 70 mA |
Stromaufnahme DC (50% Restwelligkeit) 12 V | 190 mA |
Stromaufnahme DC (50% Restwelligkeit) 24 V | 100 mA |
Stromaufnahme 12 V DC (stabilisiert) | 210 mA |
Stromaufnahme 24 V DC (stabilisiert) | 105 mA |
Glasblattdicke | 9-12 mm |
Festigkeit gegen Aufbruch | 3700 N |
Max. Fallenvorlast 12 V AC | 50 N |
Max. Fallenvorlast 24 V AC | 50 N |
Max. Fallenvorlast DC (50% Restwelligkeit) 12 V | 10 N |
Max. Fallenvorlast DC (50% Restwelligkeit) 24 V | 10 N |
Max. Fallenvorlast 12 V DC (stabilisiert) | 10 N |
Max. Fallenvorlast 24 V DC (stabilisiert) | 10 N |
