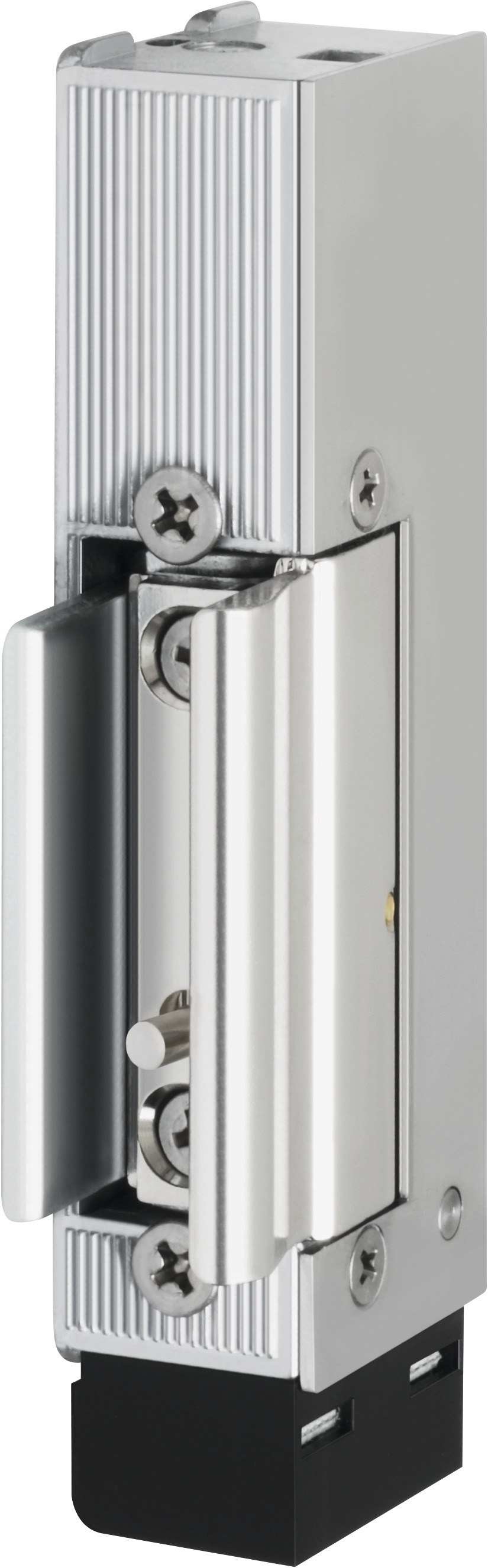

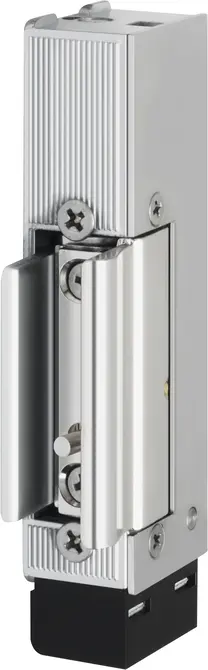

Elektro-Türöffner 914UR13-----Q91

Ohne Schließblech, 12-24 V DC

  • ArtNo: 914UR13-----Q91
  • EAN: 4042203575509

Produktbeschreibung

Umschaltung zwischen dem Spannungsbereich 12-24V durch einen Schiebeschalter: Eine einfache und sichere Spannungswahl ist gewährleistet. Integrierte Supressordiode sorgt bei Gleich- und Wechselstrom für Überspannungsschutz. Mit nur einer Version muss bei der Planung nicht mehr entschieden werden, ob man - 12 oder 24 V - Gleichstrom oder Wechselstrom - mit oder ohne Diode benötigt, da der Türöffner all diese Möglichkeiten abdeckt.

Vorteile auf einen Blick

  • Montage senkrecht und waagrecht möglich
  • DIN links und rechts verwendbar
  • Ausführung in Arbeits- und Ruhestrom
  • Mit 12/24 V Umschalter inklusive Supressordiode (z.B. zur Kombination mit Zutrittskontrollsystemen)
  • Anpassung an die Glasblattdicke
  • Glasblattdicke von 9-12 und 13-15 mm variabel einstellbar (FaFix®)
  • Modelle 914U mit Sicherungsstift gegen unbeabsichtigtes Feststellen der Türöffnerfalle
Technische Daten
DIN-RichtungUniversal
Türöffner Spannung12-24 V DC
Verstellbare Falle (FF, FaFix®)Ja
Verstellbarer Türöffner (F, Fix®)Ja
Rückmeldekontakt (RR)Ja
Diode (05)Ja
ArbeitsstromJa
Betriebsnennspannung Toleranzbereich 12 V± 1 V
Betriebsnennspannung Toleranzbereich 24 V± 2 V
Nennwiderstand 12 V58 Ohm
Nennwiderstand 24 V230 Ohm
Stromaufnahme 12 V AC130 mA
Stromaufnahme 24 V AC70 mA
Stromaufnahme DC (50% Restwelligkeit) 12 V190 mA
Stromaufnahme DC (50% Restwelligkeit) 24 V100 mA
Stromaufnahme 12 V DC (stabilisiert)210 mA
Stromaufnahme 24 V DC (stabilisiert)105 mA
Glasblattdicke13-15 mm
Festigkeit gegen Aufbruch3700 N
Max. Fallenvorlast 12 V AC50 N
Max. Fallenvorlast 24 V AC50 N
Max. Fallenvorlast DC (50% Restwelligkeit) 12 V10 N
Max. Fallenvorlast DC (50% Restwelligkeit) 24 V10 N
Max. Fallenvorlast 12 V DC (stabilisiert)10 N
Max. Fallenvorlast 24 V DC (stabilisiert)10 N
