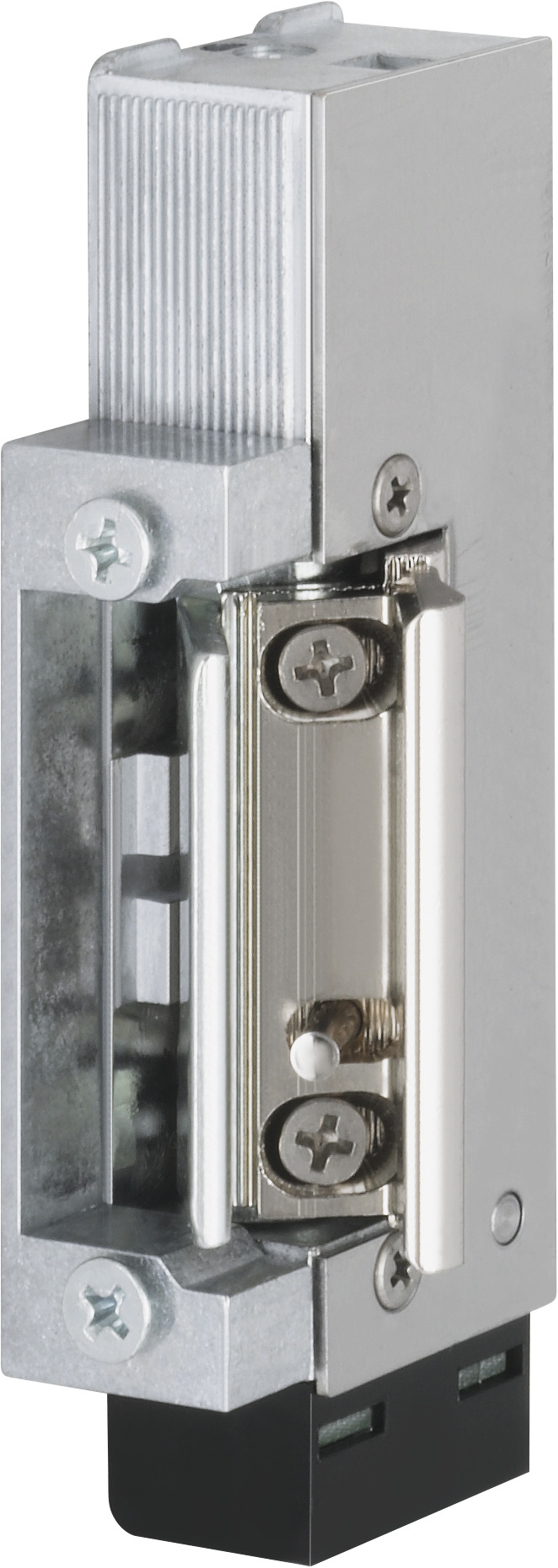

Elektro-Türöffner 9014U09-----Q91
Ohne Schließblech, 12/24 V AC/DC eE
Produktbeschreibung
Speziell auf Schlossriegel konstruierte Türöffnerfalle: Bei offener Tür ist die Türöffnerfalle im Gegensatz zu Standard-Türöffnern aufgeklappt und somit in Position zur Riegelaufnahme.
Bei offener Tür ist die Türöffnerfalle im Gegensatz zu Standard-Türöffnern aufgeklappt und somit in Position zur Riegelaufnahme
Beim Schließen der Tür wird die Türöffnerfalle vom Riegel in die Geschlossen-Position bewegt
Nicht bestromt ist bei Arbeitsstromtypen der Türöffner sofort verriegelt.
Bei den Arbeitsstromtypen wird die Funktion zusätzlich durch einen Sicherungsstift gesteuert. Nur bei Betätigung des Sicherungsstiftes durch den Schlossriegel kann die Verriegelung erfolgen. Ein unbeabsichtigtes Verriegeln bei offener Tür wird dadurch zuverlässig verhindert.
Vorteile auf einen Blick
- Montage senkrecht und waagrecht möglich
- DIN links und DIN rechts verwendbar durch 180° gedrehte Montage
- Ausführung in Arbeits- und Ruhestrom
- Mit Rückmeldekontakt lieferbar
- Mit 12/24 V Umschalter inklusive Supressordiode (z.B. zur Kombination mit Zutrittskontrollsystemen)
- Integrierte Supressordiode sorgt bei Gleich- und Wechselstrom für Überspannungsschutz
Lieferumfang
- 1 Stück Elektro-Türöffner
| DIN-Richtung | Universal |
| Türöffner Spannung | 12-24 V DC |
| Verstellbare Falle (FF, FaFix®) | Ja |
| Diode (05) | Ja |
| Arbeitsstrom | Ja |
| Betriebsnennspannung Toleranzbereich 12 V | ± 1 V |
| Betriebsnennspannung Toleranzbereich 24 V | ± 2 V |
| Nennwiderstand 12 V | 58 Ohm |
| Nennwiderstand 24 V | 230 Ohm |
| Stromaufnahme 12 V AC | 130 mA |
| Stromaufnahme 24 V AC | 70 mA |
| Stromaufnahme DC (50% Restwelligkeit) 12 V | 190 mA |
| Stromaufnahme DC (50% Restwelligkeit) 24 V | 100 mA |
| Stromaufnahme 12 V DC (stabilisiert) | 210 mA |
| Stromaufnahme 24 V DC (stabilisiert) | 105 mA |
| Riegeldicke | 9-12 mm |
| Festigkeit gegen Aufbruch | 3700 N |

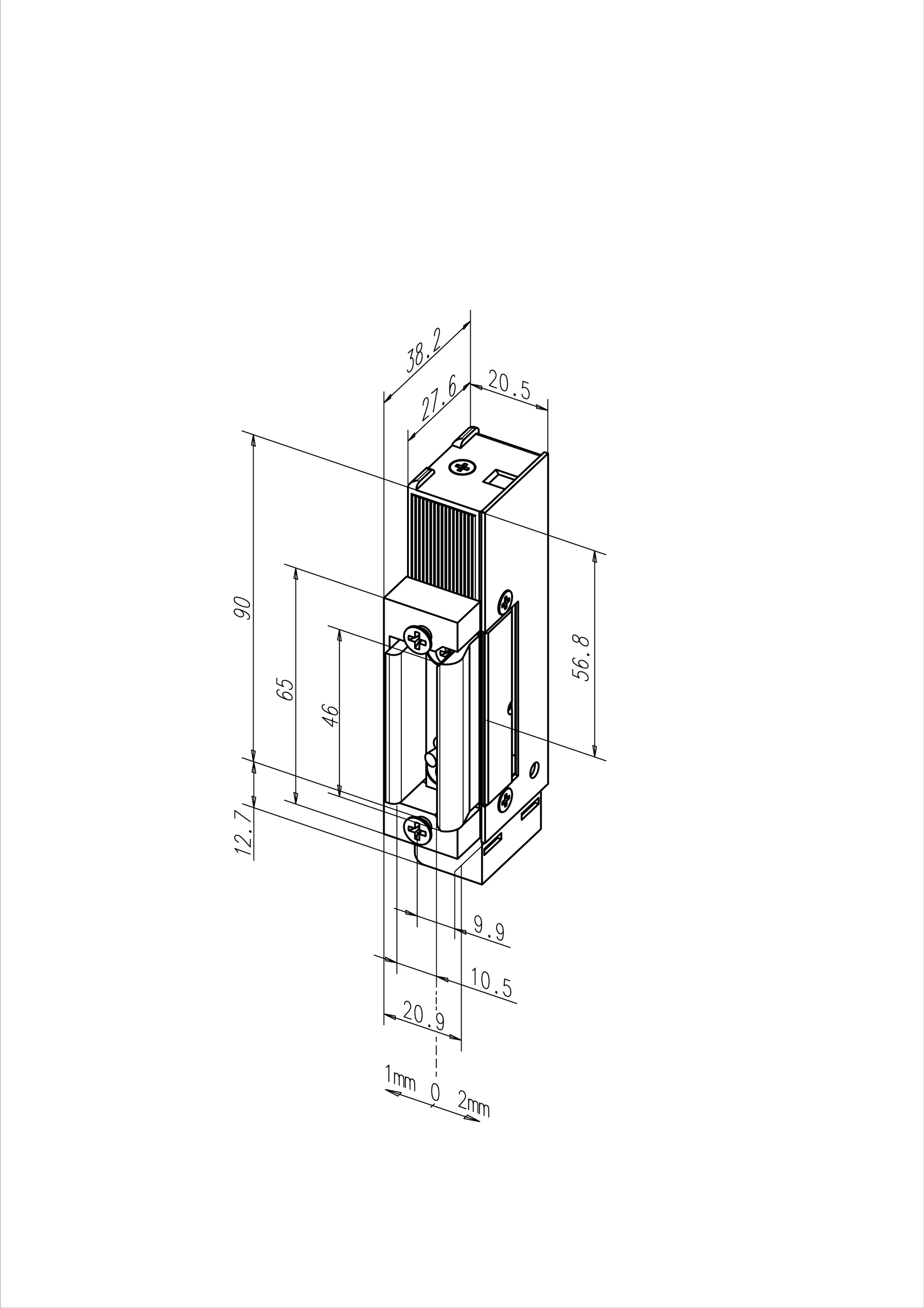

| Höhe | 40 mm |
| Breite | 20,5 mm |
| Tiefe | 38 mm |
| Riegeleinschluss | 10 mm |
| Betriebstemperaturbereich | -15 °C bis +40 °C |
| Einbaulage | senkrecht und waagerecht |
| Max. Fallenvorlast 12 V AC | 50 N |
| Max. Fallenvorlast 24 V AC | 50 N |
| Max. Fallenvorlast DC (50% Restwelligkeit) 12 V | 10 N |
| Max. Fallenvorlast DC (50% Restwelligkeit) 24 V | 10 N |
| Max. Fallenvorlast 12 V DC (stabilisiert) | 10 N |
| Max. Fallenvorlast 24 V DC (stabilisiert) | 10 N |
