Elektro-Türöffner 351U80

Produktbeschreibung

Das Verriegelungsprisma wird über Federkraft in der Verriegelungsposition gehalten. Beim Schließen der Tür rastet das Prisma im Schließblech ein.

Durch Bestromen des Türöffners wird das Prisma festgestellt und die Tür ist verriegelt.

Bei den Modellen mit integriertem Türkontakt kann die Verriegelungsaktivierung auf den Zustand „Tür Zu“, gesteuert über den Türkontakt, eingeschränkt werden.

Der integrierte Ankerkontakt (25 V/1 A) kann zur elektronischen Überwachung des Verriegelungszustandes verwendet werden.

Systemvoraussetzung: Pendeltürschließer mit einstellbarer Schließkraft und Schließgeschwindigkeit zur sicheren Positionierung des Türblattes in Verriegelungsbereitschaft.

Vorteile auf einen Blick

  • DIN links und rechts verwendbar
  • Fallenvorlast max. in N: 5000 N
  • Festigkeit gegen Aufbruch in N: 5000 N
  • Montagedistanz zwischen Stulp und Schließblech 3 mm (min. 2 mm, max. 4,5 mm)
  • 4 Distanzbleche
  • Rückmeldekontakt im Gehäuse integriert

Hinweis

  • Eignung für Feuerschutztüren nach britischem Standard BS476
Technische Daten
Rückmeldekontakt (RR)Ja
Diode (05)Ja
AnkerrückmeldekontaktJa
RuhestromJa
ZertifizierungenEltVTR / EN 13637
Festigkeit gegen Aufbruch5000 N

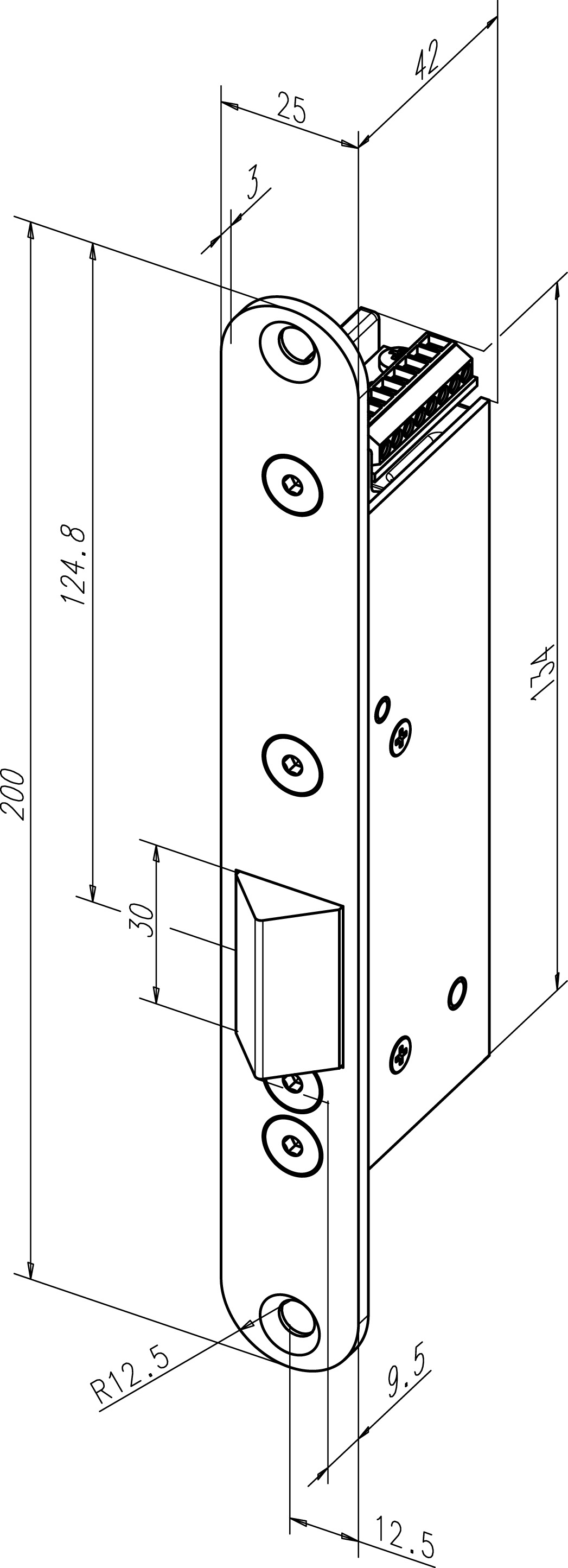

Höhe134 mm
Breite39 mm
Tiefe23 mm
Max. Fallenvorlast5000 N
Bestellbare Varianten
Bestellnummer
Beschreibung
351U80------E91Ohne Schließblech, 12 V DC
351U80------F91Ohne Schließblech, 24 V DC
