Fluchttürsteuerterminal 1385-11/1384-11
Produktbeschreibung
Zur Steuerung von elektrischen Verriegelungselementen im Verlauf von Flucht- und Rettungswegen zugelassen gem. EltVTR und DIN EN 13637:2015.
Fluchttürsteuermodul
- Nottaste beleuchtet mit wiederverwendbarer, unverlierbarer, nicht splitternder Schutzhaube
- Integrierte optische Türzustandsanzeige mit symbolisch angeordneten Hochleistungs-LED's (grün / rot / gelb) für entriegelt / verriegelt / Alarm
- Akustischem Signalgeber für Alarmmeldungen
- Hinweisschild Nottastenbetätigung
- Sabotagekontakt
- Einstellbare Zeitabläufe für max. Dauerfreigabe, Verzögerung Dauerfreigabe, Kurzzeitentriegelung, Voralarm, Alarmzeit, Orientierungssignal
- Überwachung der Türöffnungszeit bei Kurzzeitentriegelung
- Mit einem parametrierbaren Eingang für:
- Steuerung von Ver-/Entriegeln, Kurzzeitentriegelung, Alarmquittierung über einen potenzialfreien Kontakt von Bedienelementen wie z.B. Kartenleser, Türcodegeräte o.ä. oder
- Kurzzeitentriegelung über Zutrittskontrollsystem oder
- Verriegeln mit Vorrang über Einbruchmeldeanlage oder
- Entriegelung über Zeitschaltuhr uvm.
- Mit einem Eingang für:
- Notentriegelung über Brandmeldeanlage
- Mit einem parametrierbaren Relaisausgang für:
- Tür verriegelt/entriegelt oder
- Tür offen/geschlossen oder
- Sammelalarm oder
- Einzelalarm oder
- Ansteuerung Türöffner/Motorschloss/Drehtürantrieb/Feststellanlage
- Anschlüsse:
- SYSCON-4: Spannungsversorgung
- SYSCON-5: Bedienteil
- Schraub-Steckklemmen
- Produktversion: 2
- Modellreihe 1385: TS-Busschnittstelle für Parametrierung über Software (FT-Manager) und Vernetzung für den parallelen Betrieb an Visualisierungssoftware, Tableau und OPC Server
Schlüsselschaltermodul
- Zum Ver-/Entriegeln, Kurzzeitentriegeln, Alarmrückstellung
- Sabotagekontakt
- Mit Euro-Profilhalbzylinder, inkl. 3 Schlüssel
- Abdeckung passend zum entsprechenden Schalterprogramm
Lieferumfang
- 1 Stück Fluchttürsteuermodul
- 1 Stück Schlüsselschaltermodul
- 1 Stück Rahmen/Gehäuse
- 1 Stück Hinweisschild Nottastenbetätigung
- 3 Stück Anleitungen
- Zubehör
Nennspannung | 12-24 VDC SELV |
Ausgangsstrom | Max. 1 A (abhängig vom verwendeten Netzteil) |
Eigenstromaufnahme | 0,1A bei 24V |
Ausgänge | 1x; parametrierbar Umschaltkontakt 30 V / 1 A |
Steuerung | Ja, integriert |
Stromversorgung | Netzteil notwendig |
Geprüft nach | EltVTR; DIN EN 13637:2015 |
TS-Bus-Schnittstelle | Nur Modellreihe 1385 |
Anschluss an Tableau, Visualisierung, OPC Server | Nur Modellreihe 1385 |
Zentrale Konfiguration über FT Manager | Nur Modellreihe 1385 |
Einzelanwendung mit E/A Modul (stand alone) | Nur Modellreihe 1385 |
Einzelanwendung (offline) | Ja |
Notschalter | Ja |
Bedienelement | Schlüsseltaster mit Euro PZ, Schließbart verstellbar 8 x 45°, Länge 30,5 mm |
Einstellen von Zeiten und Funktionen | Über Schlüsselschalter; Modellreihe 1385 zusätzlich über FT Manager (i.Verb. m. Buscontroller) |
Betriebstemperaturbereich | -5 °C bis +40 °C |
Schutzart | IP 30 |
Anwendungsbereich | Zur Verwendung im Innenbereich, ohne Kondensation |
Abmessung | 2fach Rahmen im Schalterprogramm, Montage in 2 uP-Schalterdosen 62,5 mm Tiefe, aP-Version incl. aP-Gehäuse |
Eingänge | 1x: parametrierbar; 1x: Brandmeldeanlage |
Schlüsselschalter entgegen Fluchtrichtung | Ja (ohne Anzeige) |
Bestellnummer | Beschreibung |
---|---|
1385-11-1--0400 | Jung AS500 - alpinweiß |
1385-11-1--1800 | Jung AS500 - grün |
1385-11-6--0400 | Jung LS990 - alpinweiß |
1385-11-6353500 | Jung LS990 - Edelstahl |

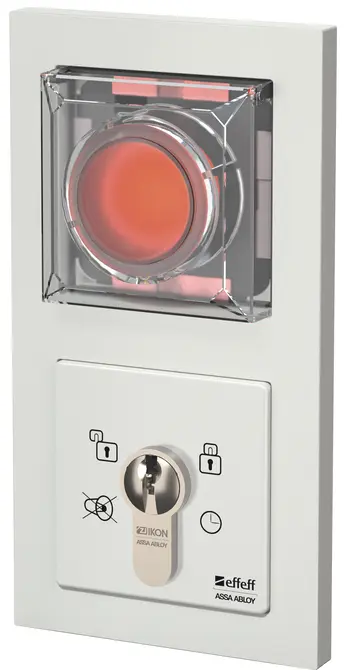

1385-11-2--0400 | Gira E2 - reinweiß glänzend |
1385-11-2--3500 | Gira E2; Farbe Alu |
1385-11-3--0400 | Gira Standard 55; reinweiß |
1385-11-A--0400 | Gira E2 aP-Version - reinweiß glänzend |
1384-11-1--0400 | Jung AS500 - alpinweiß |
1384-11-1--1800 | Jung AS500 - grün |
1384-11-6--0400 | Jung LS990 - alpinweiß |
1384-11-6353500 | Jung LS990 - Edelstahl |
1384-11-2--0400 | Gira E2 - reinweiß glänzend |
1384-11-2--3500 | Gira E2; Farbe Alu |
1384-11-3--0400 | Gira Standard 55 - reinweiß glänzend |
1384-11-A--0400 | Gira E2 aP-Version - reinweiß glänzend |
1385-11-2--0600 | Gira E2 - anthrazit |
1384-11-2--0600 | Gira E2 - anthrazit |
