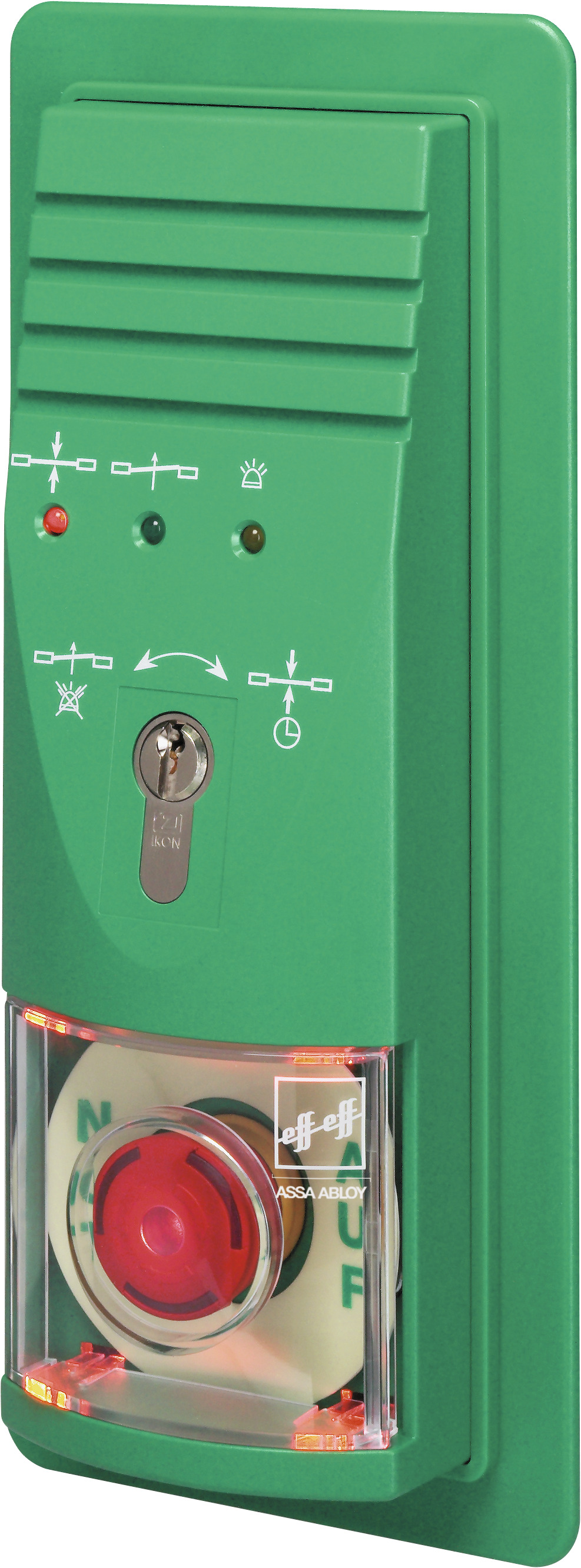

Steuerterminal 1340-21/1340-15
Produktbeschreibung
Zur Steuerung von elektrischen Verriegelungselementen im Verlauf von Flucht- und Rettungswegen zugelassen gem. EltVTR
Fluchttürsteuermodul
- Nottaste beleuchtet mit wiederverwendbarer, nicht splitternder Schutzhaube
- Integrierte optische Türzustandsanzeige (grün / rot / gelb) für entriegelt / verriegelt / Alarm,
- Hinweisschild Nottaste
- Alarmsignal und Sabotagekontakt;
- Schlüsseltaster zur Türsteuerung
- Mit Euro-Profilhalbzylinder, inkl. 3 Schlüssel
- Einstellbare Zeitabläufe für Kurzzeitentriegelung, Voralarm, Alarmzeit
- Überwachung der Türöffnungszeit bei Kurzeitentriegelung.
- Anschlüsse: Schraubklemmen
- Modell 1340-21: TS-Busschnittstelle für den parallelen Betrieb an Visualierungssoftware, Tableau und OPC Server
Nennspannung | 12 oder 24 VDC SELV |
Ausgangsspannung | 12 oder 24 V DC |
Ausgangsstrom | für externe Verbraucher: max. 0,64 A (abhängig vom externen Netzteil) |
Eigenstromaufnahme | 0,2 A bei 12 V / 0,15 A bei 24 V |
Steuerung | Ja, integriert |
Stromversorgung | Externes Netzteil notwendig |
Geprüft nach | EltVTR |
Anschluss an Tableau, Visualisierung, OPC Server | Ja, Modell 1340-21 |
Zentrale Konfiguration über FT Manager | Nein |
Einzelanwendung mit E/A Modul (stand alone) | Nein |
Einzelanwendung (offline) | Ja |
Notschalter | Ja |
Bedienelement | Schlüsselschalter mit Euro PZ, Schließbart verstellbar 8 x 45°, Länge 30,5 mm |
Einstellen von Zeiten und Funktionen | Über Dreh - und DIP-Schalter |
Betriebstemperaturbereich | 0 °C bis +40 °C |
Schutzart | IP 20 |

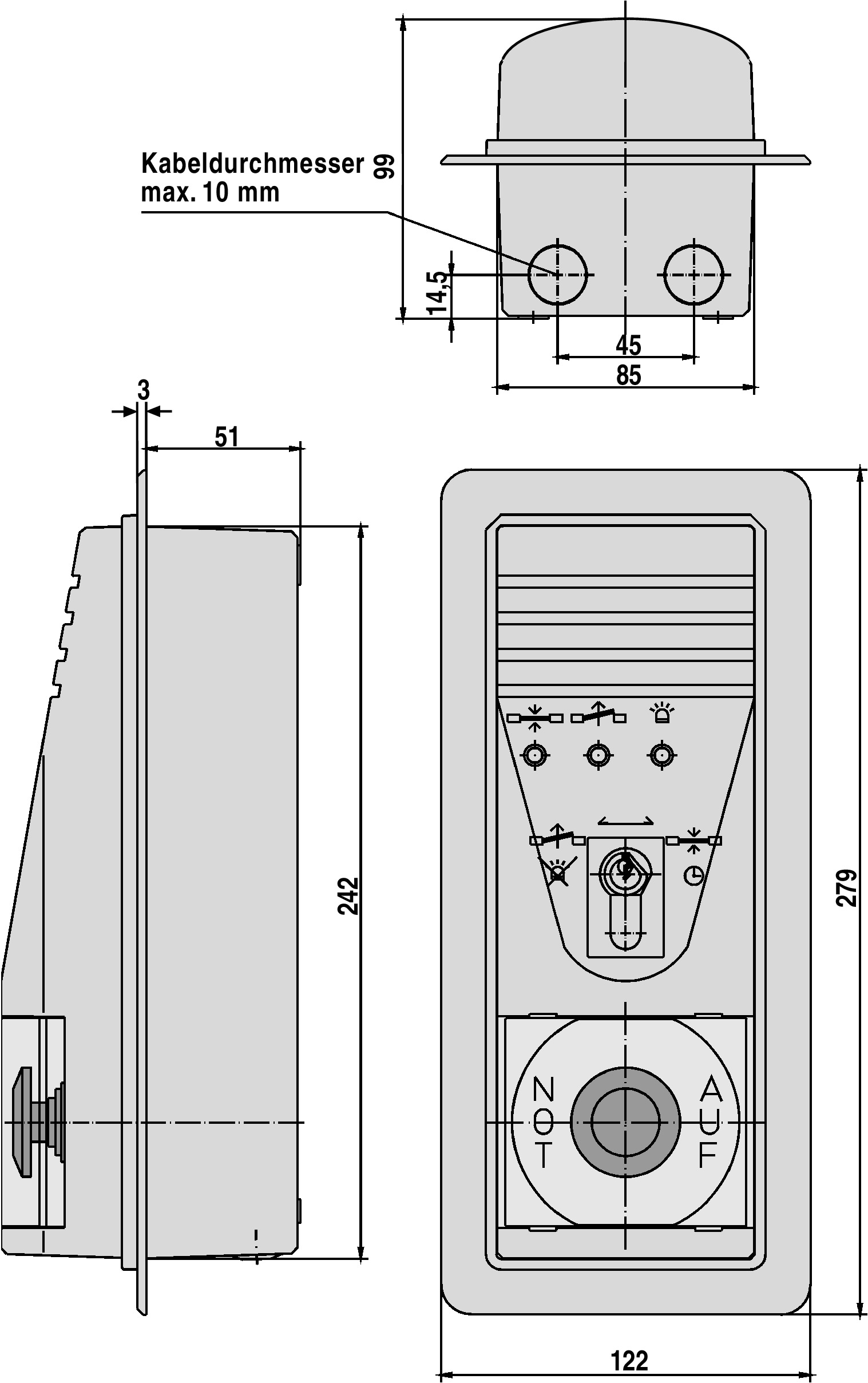

Abmessung | (HxBxT) 279x122x51 mm, uP Kasten (HxBxT) 242x85x51 mm |
Eingänge | E1: Kurzzeitentriegelung, E2: Brandmeldeanlage, E3: Zeitschaltuhr |
Ausgänge | A1: Ver/Entriegelt, A2: Sammelalarm, Kontakte 24 V / 1 A |
Schlüsselschalter entgegen Fluchtrichtung | Ja |
Bestellnummer | Beschreibung |
---|---|
1340-21-----E90 | 12 V DC; Unterputz; Signalgrün RAL 6032 |
1340-21-----F90 | 24 V DC; Unterputz; Signalgrün RAL 6032 |
1340-15-----E90 | 12 V DC; offline; ohne Netzteil; Unterputz |
1340-15-----F90 | 24 V DC; offline; ohne Netzteil; Unterputz |
