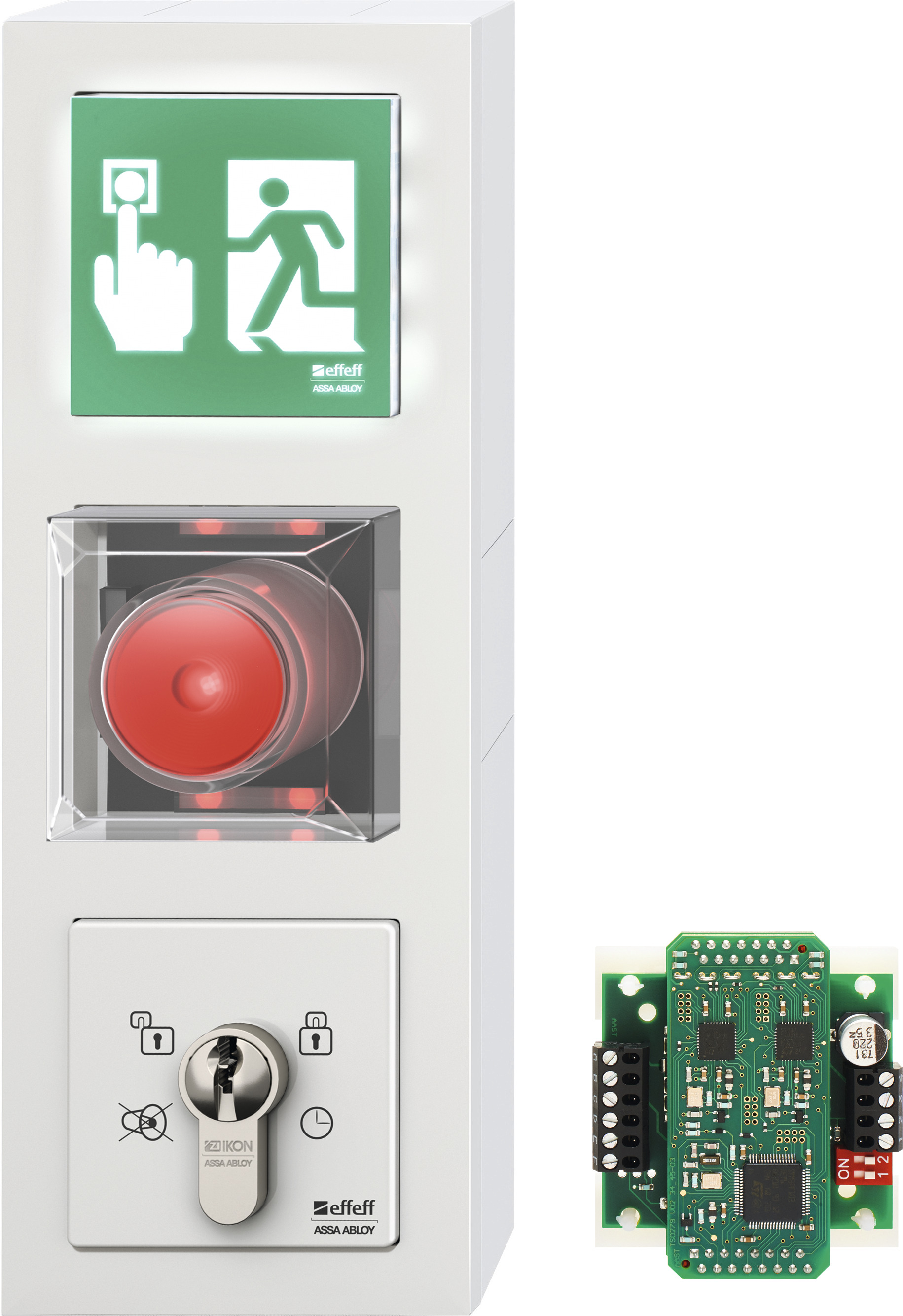

ePED® Fluchttürterminal im Schalterdesign 24 V DC uP mit beleuchtetem Hinweisschild 1386-12B
Produktbeschreibung
Für die Anwendung ohne Zeitverzögerung, mit 4-Draht-Busverkabelung in Hi-O Technology.
Mit Not-Auf Modul zur Steuerung und Überwachung von elektrischen Verriegelungselementen im Verlauf von Flucht- und Rettungswegen.
Zur Montage in Schalterdosen für Lichtschaltersysteme mit herstellerspezifischen Abdeckungen und Rahmen.
Bestehend aus: Beleuchtetem Hinweisschild; Not-Auf Modul; Schlüsselschaltermodul
Mit ePED® Interface für Verriegelungen zum Einbau in Verteilerdosen
| Stromaufnahme 24 V DC | 245 mA |
| Steuerfunktion | Ja, Hi-O Technology |
| Bedien- und Anzeigefunktion | Ja, integriert |
| Stromversorgung | externes Netzteil notwendig |
| Anschluss | 4-Draht-Busverkabelung |
| Zeitverzögerung | Nein |
| Beleuchtetes Hinweisschild | Ja |
| Anzeige der Freigabeverzögerung | Nein |
| Nottaster | Ja, rastend |
| Bedienelement | Schlüsselschalter mit Euro PZ, Schließbart verstellbar 8 x 45°, Länge 30,5 mm |
| Inbetriebnahme | Mit ePED® Service Interface und Software für MS Windows |
| Erforderliche Stromversorgung | 24 V (±15 %) DC SELV |
| Betriebstemperaturbereich | –10 °C – +55 °C |
| Anwendungsbereich | Zur Verwendung im Innenbereich |
| Schutzart | IP30 (wenn vollständig montiert) |
| Montage | In Schalterdosen >= 62,5 mm tief |
| Abmessung | 3fach Rahmen im Schalterprogramm, Montage in 3 uP-Schalterdosen 62,5 mm Tiefe, aP-Version inkl. aP Gehäuse |
| Sabotagekontakt | Ja |
| Eingänge | 2 |
| Ausgänge | 1 Umschaltkontakt 30 V / 1 A |
| Anzahl der Busadressen | 3 |
| Schlüsselschalter entgegen Fluchtrichtung | Ja (ohne Anzeige) |
| Geprüft nach | EltVTR; DIN EN 13637:2015 |
| Bestellnummer | Beschreibung |
|---|---|
| 1386-12B1--04S0 | Jung AS500 - alpinweiß; inkl. 1386S00UP |
| 1386-12B1--18S0 | Jung AS500 - grün; inkl. 1386S00UP |
| 1386-12B6--04S0 | Jung LS 990 - alpinweiß; inkl. 1386S00UP |
| 1386-12B63535S0 | Jung LS 990 - Edelstahl; inkl. 1386S00UP |
| 1386-12B2--04S0 | Gira E2 - reinweiß glänzend; inkl. 1386S00UP |
| 1386-12B2--35S0 | Gira E2 - Farbe alu; inkl. 1386S00UP |
| 1386-12B3--04S0 | Gira Standard 55 - reinweiß glänzend; inkl. 1386S00UP |
| 1386-12BA--04S0 | Gira E2 aP Version - reinweiß glänzend; inkl. 1386S00UP |
| 1386-12B2--06S0 | Gira E2 - anthrazit; inkl. 1386S00UP |
| | Bestellnummer | Produkt |
|---|---|---|
 | 1386D00-HW--F90 | Hinweisschildmodul beleuchtet für Fluchtwege beleuchtet |
 | 1386D00------00 | ePED® NOT-AUF Modul Standard für 55er Module |
 | 1380EF3-1--0400 | Abdeckrahmen 3-fach Modell 1380EF3 3-fach; Jung AS500; alpinweiß |
 | 1380EF3-1--1800 | Abdeckrahmen 3-fach Modell 1380EF3 3-fach; Jung AS500; grün |
 | 1380EF3-2--3500 | Abdeckrahmen 3-fach Modell 1380EF3 3-fach; Gira E2; Farbe Alu |
 | 1380EF3-3--0400 | Abdeckrahmen 3-fach Modell 1380EF3 3-fach; Gira Standard 55; reinweiß glänzend |
 | 1380EF3-6--0400 | Abdeckrahmen 3-fach Modell 1380EF3 3-fach; Jung LS990; alpinweiß |
 | 1380EF3-6353500 | Abdeckrahmen 3-fach Modell 1380EF3 3-fach; Jung LS990; Edelstahl |
 | 1386S00UP----00 | ePED® Interface für Verriegelungen zum Einbau zum Einbau in Verteilerdosen |
