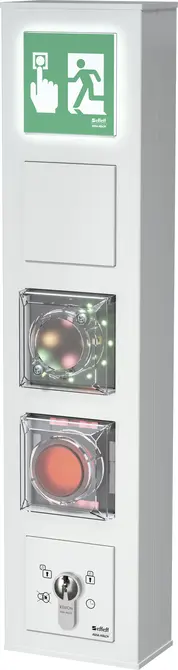

ePED® Fluchttürterminal im Schalterdesign 24 V DC aP für Zeitverzögerung und beleuchtetem Hinweisschild 1386Z12B
Produktbeschreibung
Für die Anwendung mit Zeitverzögerung, mit 4-Draht-BUS-Verkabelung in Hi-O Technology.
Mit Not-Auf Modul zur Steuerung und Überwachung von elektrischen Verriegelungselementen im Verlauf von Flucht- und Rettungswegen.
Die davon abweichende Zeitverzögerung ist entsprechend den Vorgaben der DIN EN 13637:2015 (Elektrisch gesteuerte Fluchttüranlagen für Türen in Fluchtwegen) nach EN 61508 Safety Integrity Level 2 (SIL2) geprüft.
Entsprechend dem aktuellen Baurecht ist für die Anwendung mit Zeitverzögerung eine Genehmigung der Zuständigen Bauaufsicht zwingend erforderlich.
Zur Aufbau-Montage mit herstellerspezifischen Abdeckungen und Gehäuse.
Bestehend aus: Beleuchtetem Hinweisschild; Zentralabdeckung; Anzeige Freigabeverzögerung; Not-Auf Modul; Schlüsselschaltermodul
| Stromaufnahme 24 V DC | 225 mA |
| Steuerfunktion | Ja, Hi-O Technology |
| Bedien- und Anzeigefunktion | Ja, integriert |
| Anschluss | 4-Draht-Busverkabelung |
| Zeitverzögerung | Ja |
| Beleuchtetes Hinweisschild | Ja |
| Anzeige der Freigabeverzögerung | Ja |
| Nottaster | Ja, rastend |
| Bedienelement | Schlüsselschalter mit Euro PZ, Schließbart verstellbar 8 x 45°, Länge 30,5 mm |
| Inbetriebnahme | Mit ePED® Service Interface und Software für MS Windows |
| Erforderliche Stromversorgung | 24 V (±15 %) DC SELV |
| Betriebstemperaturbereich | –10 °C – +55 °C |
| Anwendungsbereich | Zur Verwendung im Innenbereich |
| Schutzart | IP30 (wenn vollständig montiert) |
| Montage | Aufbaumontage |
| Abmessung | 5-fach Gehäuse |
| Sabotagekontakt | Ja |
| Eingänge | 2 |
| Ausgänge | 1 Umschaltkontakt 30 V / 1 A |
| Anzahl der Busadressen | 3 |
| Schlüsselschalter entgegen Fluchtrichtung | Ja (ohne Anzeige) |
| Geprüft nach | EltVTR; DIN EN 13637:2015 |
| Bestellnummer | Beschreibung |
|---|---|
| 1386Z12B7--0400 | Gira Profil 55 - reinweiß |
| 1386Z12B7--3500 | Gira Profil 55 - Farbe alu |
| | Bestellnummer | Produkt |
|---|---|---|
 | 1386D00-HW--F90 | Hinweisschildmodul beleuchtet für Fluchtwege beleuchtet |
 | 1386D00-Coun-00 | ePED® Anzeige Freigabeverzögerung Standard für 55er Module |
 | 1386D00------00 | ePED® NOT-AUF Modul Standard für 55er Module |
 | 1385EG5-7--0400 | Gehäuse Modell 1385EG5 Gira - reinweiß glänzend |
 | 1385EG5-7--3500 | Gehäuse Modell 1385EG5 Gira - Farbe alu |
