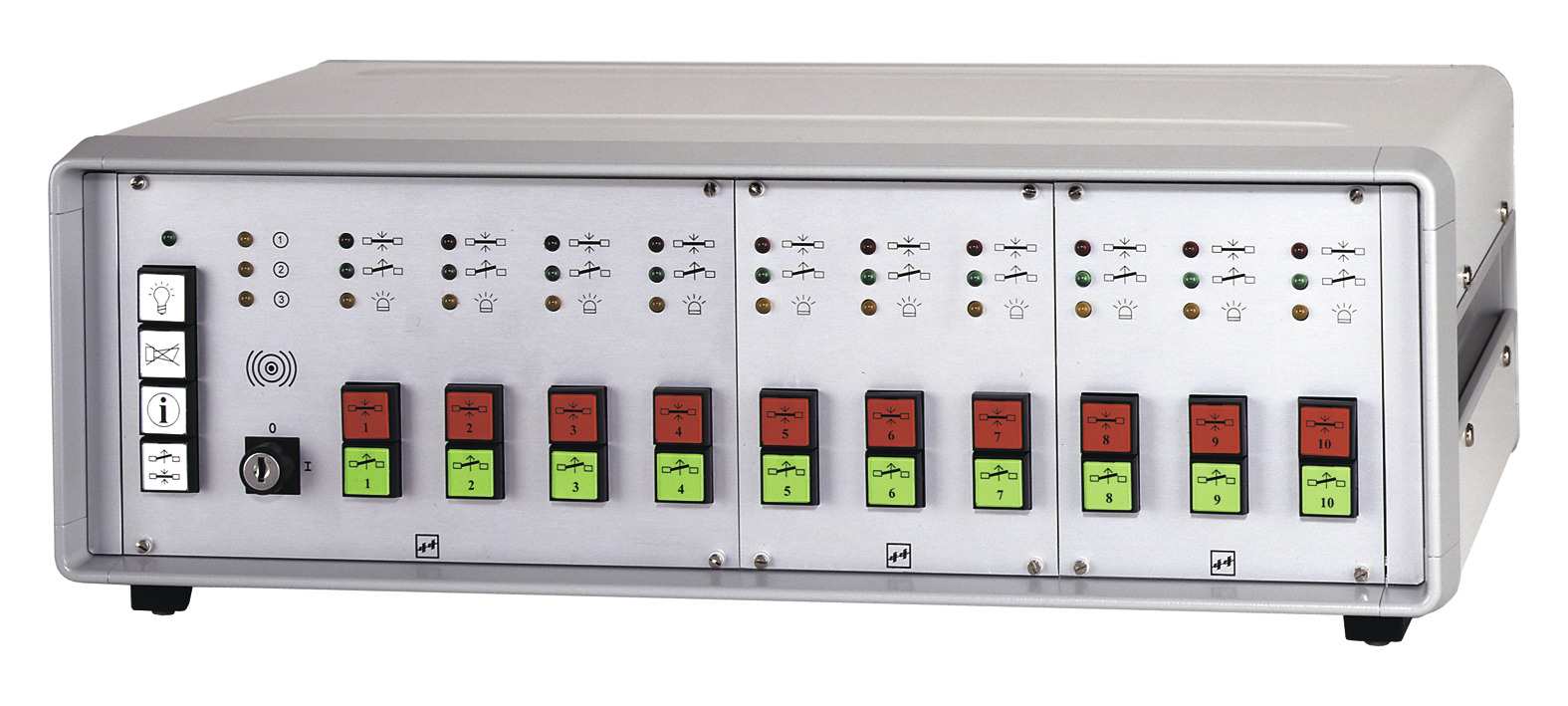

BUS-Steuerungstableau 925
Produktbeschreibung
Zentrale Bedien- und Anzeigeeinheit von Türen mit Fluchttürsteuerungen und TS-Busvernetzung.
In Kombination mit TSB-Controller 970-TSBC einsetzbar.
Prozessorgesteuertes Zentralmodul mit:
Summer als akustische Sammelstörmeldung,
Taster zur Alarmrückstellung
zwei Relaiskontakte zur Weiterleitung von Statusmeldungen,
LED zur Betriebsanzeige,
drei LEDs zur Statusanzeige,
Taster zum Prüfen der LED-Anzeigen
Schlüsselschalter zur Freigabe / Sperrung der Bedientasten zur Steuerung der Türen.
mit Bedien- und Anzeigeelementen für vier Türen mit je:
drei LEDs (rot, grün, gelb) zur optischen Türzustandsanzeige,
zwei Tastern zur Ver- / Entriegelung bzw. Rückstellung.
Lieferumfang
- 1 Stück Steuerungstableaus
- 1 Stück Bedienungsanleitung
Nennspannung | 12-24 VDC SELV |
Bestellnummer | Beschreibung |
---|---|
92511A000000000 | Für Schalttafeleinbau; 4 Türen |
92512A000A00000 | Für Schalttafeleinbau; 4 Türen; mit Not-Auf-Modul |
92512A100000000 | Für Schalttafeleinbau; 7 Türen |
92513A100A00000 | Für Schalttafeleinbau; 7 Türen; mit Not-Auf-Modul |
92513A200000000 | Für Schalttafeleinbau; 10 Türen |
92514A300A00000 | Für Schalttafeleinbau; 13 Türen; mit Not-Auf-Modul |
92514A400000000 | Für Schalttafeleinbau; 16 Türen |
92515A500A00000 | Für Schalttafeleinbau; 19 Türen; mit Not-Auf-Modul |
92515A600000000 | Für Schalttafeleinbau; 22 Türen |
92531A000000000 | In kombiniertem Wand-Tischgehäuse; 4 Türen |
92532A000A00000 | In kombiniertem Wand- Tischgehäuse; 4 Türen; mit Not-Auf-Modul |
92532A100000000 | In kombiniertem Wand- Tischgehäuse; 7 Türen |
92533A100A00000 | In kombiniertem Wand- Tischgehäuse; 7 Türen; mit Not-Auf-Modul |
92533A200000000 | In kombiniertem Wand- Tischgehäuse; 10 Türen |
92534A300A00000 | In kombiniertem Wand- Tischgehäuse; 13 Türen; mit Not-Auf-Modul |
92534A400000000 | In kombiniertem Wand- Tischgehäuse 16 Türen |
92535A500A00000 | In kombiniertem Wand- Tischgehäuse; 19 Türen; mit Not-Auf-Modul |
92535A600000000 | In kombiniertem Wand- Tischgehäuse 22 Türen |
