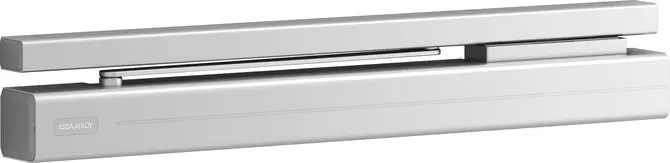

Sicherheits-Türschließer DC700G-FT
Für 1-flügelige Türen bis 1.200 mm Flügelbreite, mit integriertem Fallenschloss und Fluchttüröffner in der Gleitschiene
Produktbeschreibung
Türschließer mit Cam-Motion® Technologie, verlängerte Montageplatte und integriertem Fallenschloss, verlängerte Gleitschiene mit integriertem Fluchttüröffner
Geeignet zur nachträglichen Montage an Brandschutztüren mit Gleitschienentürschließer und Befestigung nach Bohrbild DIN EN 1154 Beiblatt 1:2003-11
Geeignet für Feuer- und Rauchschutztüren
Geprüft nach DIN EN 1154, Größe 3-6
Fluchttüröffner 332® geprüft nach EltVTR
Für 1-flügelige Türen, Türbreite 850 - 1200 mm
Vorteile auf einen Blick
- Integriertes Fallenschloss 807 auf verlängerter Montageplatte
- Mit Anschlusskabel 4 m
- Leitungsführung Unter- oder Aufputz möglich
- Für DIN links und DIN rechts angeschlagene Türen
- Normalmontage Bandseite
- Schließkraft stufenlos einstellbar
- Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung stufenlos von vorne einstellbar
- Thermodynamische Ventile für konstante Geschwindigkeiten
- Achse bis 14 mm stufenlos höhenverstellbar
- Standardfarbe: silber EV1, Edelstahl-Design
Leistungsmerkmale Fluchttürverriegelung
- Haltekraft 2000 N
- Fallenausschluss stufenlos verstellbar 12 mm - 17 mm
- Fallenschloss horizontal verstellbar -3 mm bis +6 mm
- Fallenschloss vertikal in 4 mm Schritten (-4/ 0/ +4/ +8) verstellbar
- Fluchttüröffner über FaFix® 2 mm verstellbar (0,5 mm Rastung)
Leistungsmerkmale Gleitschiene
- 2 mm höhenverstellbar für Toleranzausgleich
- verdeckte Befestigungsschrauben
Einbaudetails anzeigen
| Nennspannung | 12 V DC / 24 V DC |
| Nennstrom | 190 mA / 12 V ; 95 mA / 24 V |
| Betriebsnennspannung Toleranzbereich | +/- 10 % |
| Schließkraft | EN 3-6 |
| Türbreite bis | 850-1200 mm |
| Für Feuerschutztüren geeignet | Ja |
| Montageart | Normalmontage Bandseite |
| Schließgeschwindigkeit | stufenlos 170°-10° |
| Endschlag | Stufenlos 10°-0° |
| Öffnungsdämpfung | Stufenlos ab 75° |
| Max. Türöffnungswinkel Bandseite | Ca. 170° |
| Geprüft nach | Türschließer: DIN EN 1154 / Fluchttüröffner: EltVTR |
| Gewicht | 8,2 kg |
| Abmessungen Schließer | 727 x 66 x 66 mm |
| Abmessungen Gleitschiene | 727 x 30 x 44 mm |
| CE-Zeichen für Bauprodukte | Ja |
| Haltekraft | 2000 N |
| Betriebstemperaturbereich | -15 °C bis +40 °C |
| Ankerkontakt | Ja |
| Freilaufdiode | Ja |
| Systemzulassung nach EltVTR | effeff Fluchttürsteuerungen |
| Bestellnummer | Beschreibung |
|---|---|
| DC700FT0-FDEV1- | Bandseite, 24 V DC, Silber EV1 |
| DC700FT0-FD35-- | Bandseite, 24 V DC, Edelstahl-Design |
| DC700FT0-EDEV1- | Bandseite, 12 V DC, Silber EV1 |
| DC700FT0-ED35-- | Bandseite, 12 V DC, Edelstahl-Design |
| | Bestellnummer | Produkt |
|---|---|---|
 | DCFA01-----EV1- | Distanzplatte Für DC700G-FT, für Dünnfalztüren, 5 mm, Silber EV1 |
| DCFA02-----EV1- | Distanzplatte Für DC700G-FT, für Dickfalztüren, 15 mm, Silber EV1 |
| DCFA03-----EV1- | Austauschplatte Für Bohrbild Gleitschiene Wettbewerb, 5 mm, Silber EV1 |
| DCFA04-----EV1- | Austauschplatte Für Bohrbild Gleitschiene Wettbewerb, 15 mm, Silber EV1 |
| DCFA05-----EV1- | Montage- und Austauschplatte Für DC700G-FT, schmale Zarge, 5 mm, Silber EV1 |
| DCFA06-----EV1- | Montage- und Austauschplatte Für DC700G-FT, schmale Zarge, 15 mm, Silber EV1 |
 | DCA188--------- | Öffnungsdämpfer Für Gleitschiene G-E / G-S / G-S-M / G-FMS / G-FT / G150 / G-CO / G-CO-C / G-CO-E / G-CO-CE / G-CO-S / G-CO-S-M / G-CO-CS / G-CO-CM / G-CO-FMS / DC700G-CO-FT |
