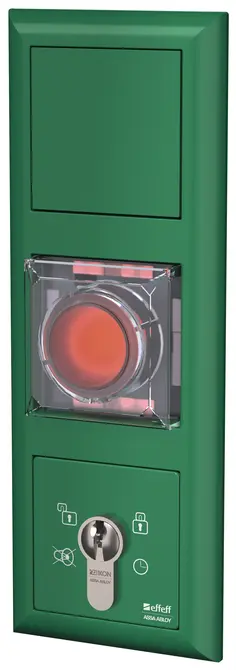

Fluchttürsteuerterminal

Jung AS500; grün

  • ArtNo: 1385G23N1--1800
  • EAN: 4042203817388

Produktbeschreibung

Zur Steuerung von elektrischen Verriegelungselementen im Verlauf von Flucht- und Rettungswegen geprüft gem. EltVTR und DIN EN 13637:2015.

Fluchttürsteuermodul

  • Nottaste beleuchtet mit wiederverwendbarer, unverlierbarer, nicht splitternder Schutzhaube
  • Integrierte optische Türzustandsanzeige mit symbolisch angeordneten Hochleistungs-LED's (grün / rot / gelb) für entriegelt / verriegelt / Alarm
  • Akustischem Signalgeber für Alarmmeldungen
  • Hinweisschild Nottastenbetätigung
  • Sabotagekontakt
  • Einstellbare Zeitabläufe für max. Dauerfreigabe, Verzögerung Dauerfreigabe, Kurzzeitentriegelung, Voralarm, Alarmzeit, Orientierungssignal
  • Überwachung der Türöffnungszeit bei Kurzzeitentriegelung
  • Mit einem parametrierbaren Eingang für:
  • Steuerung von Ver-/Entriegeln, Kurzzeitentriegelung, Alarmquittierung über einen potenzialfreien Kontakt von Bedienelementen wie z.B. Kartenleser, Türcodegeräte o.ä. oder
  • Kurzzeitentriegelung über Zutrittskontrollsystem oder
  • Verriegeln mit Vorrang über Einbruchmeldeanlage oder
  • Entriegelung über Zeitschaltuhr uvm.
  • Mit einem Eingang für:
  • Notentriegelung über Brandmeldeanlage
  • Mit einem parametrierbaren Relaisausgang für:
  • Tür verriegelt/entriegelt oder
  • Tür offen/geschlossen oder
  • Sammelalarm oder
  • Einzelalarm oder
  • Ansteuerung Türöffner/Motorschloss/Drehtürantrieb/Feststellanlage
  • Anschlüsse:
  • SYSCON-4: Spannungsversorgung
  • SYSCON-5: Bedienteil
  • Schraub-Steckklemmen
  • Modellreihe 1385: TS-Busschnittstelle für Parametrierung über Software (FT-Manager) und Vernetzung für den parallelen Betrieb an Visualisierungssoftware, Tableau und OPC Server

Blindabdeckung

  • Blindabdeckung für das 3. Modul
  • Zur Aufnahme von zusätzlichen Komponenten

Schlüsselschaltermodul

  • Zum Ver-/Entriegeln, Kurzzeitentriegeln, Alarmrückstellung
  • Sabotagekontakt
  • Mit Euro-Profilhalbzylinder, inkl. 3 Schlüssel
  • Abdeckung passend zum entsprechenden Schalterprogramm

Lieferumfang

  • 1 Stück Fluchttürsteuermodul
  • 1 Stück Schlüsselschaltermodul
  • 1 Stück Blindabdeckung
  • 1 Netzteil
  • 1 Stück Rahmen/Gehäuse
  • 1 Stück Hinweisschild Nottastenbetätigung
  • 3 Stück Anleitungen
  • Zubehör

Hinweis

  • Jung AS500; grün
Technische Daten
Nennspannung230 VAC
Ausgangsspannung24 V DC
AusgangsstromMax. 0,9 A
Eigenstromaufnahme0,1 A
Anschluss an Tableau, Visualisierung, OPC ServerNur Modellreihe 1385
Schlüsselschalter entgegen FluchtrichtungJa (ohne Anzeige)
NotschalterJa
Zentrale Konfiguration über FT ManagerNur Modellreihe 1385
AnwendungsbereichZur Verwendung im Innenbereich, ohne Kondensation
Steuerungja, integriert
Eingänge1x: parametrierbar; 1x: Brandmeldeanlage
BedienelementSchlüsseltaster mit Euro PZ, Schließbart verstellbar 8 x 45°, Länge 30,5 mm
TS-Bus-SchnittstelleNur Modellreihe 1385
Einstellen von Zeiten und FunktionenÜber Schlüsselschalter; Modellreihe 1385 zusätzlich über FT Manager (i.Verb. m. Buscontroller)
SchutzartIP 30
StromversorgungNetzteil im Lieferumfang enthalten
Ausgänge1x; parametrierbar Umschaltkontakt 30 V / 1 A
Einzelanwendung mit E/A Modul (stand alone)Nur Modellreihe 1385
Einzelanwendung (offline)Ja
Betriebstemperaturbereich-5 °C bis +40 °C
Abmessung3fach Rahmen im Schalterprogramm, Montage in 3 uP-Schalterdosen 62,5 mm Tiefe
Geprüft nachEltVTR; DIN EN 13637:2015
